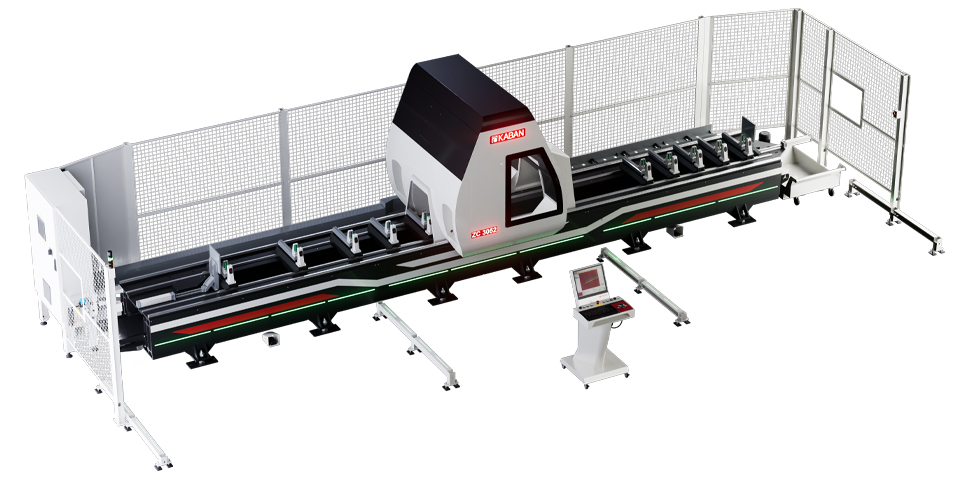

ZC 3052 CNC obradni centar za aluminijumske profile
- Robusna mehanička konstrukcija za rad pri velikim brzinama
- Prosečne brzine osa preko 100 m/min
- Dužina obrade 7630 mm
- Dvostanična obrada 3615 mm × 2
- Maksimalni presek profila 450 × 300 mm
- 10 stega
- Motor vretena 8,5 kW, 24000 o/min
- Magazin sa 12 alata
- List testere Ø 400 mm
- Mitsubishi CNC upravljačka jedinica
- Automatsko merenje dužine alata
- Automatsko pozicioniranje stega
- Automatsko vraćanje alata pri nestanku struje
Opis
Opšte karakteristike
Dizajn
- Mehanička konstrukcija za obradu aluminijumskih i čeličnih profila velikom brzinom i visokim kvalitetom
- Liveni i zavareni delovi sa otpuštanjem napona radi dosledne preciznosti pri velikim brzinama
- Prosečne brzine osa preko 100 m/min
- Mogućnost glodanja, zasecanja, bušenja, narezivanja navoja, upuštanja i sečenja
- Dužina obrade u jednostaničnom radu 7630 mm
- Dužina obrade u dvostaničnom radu 3615 mm × 2
- Maksimalni presek profila 450 × 300 mm
- Sistem za prskanje rashladne tečnosti

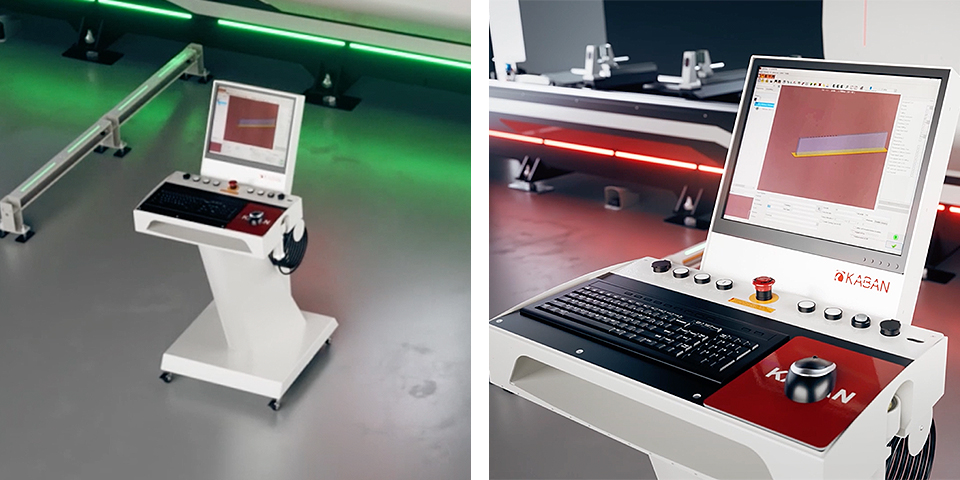

Upravljački panel
- Višestruko podesiv, ergonomski kiosk
- Ekran od 19″
- Jednostavan Kaban interfejs zasnovan na Windows-u, sa lako podesivom parametarskom strukturom
- Kompatibilnost sa softverom .NCX ekstenzije
- Visokučinska 4+1 osna Mitsubishi CNC upravljačka jedinica
- Komunikacija putem Ethernet-a
- Rad sa G-kodom
- Prenos podataka putem USB i COM porta

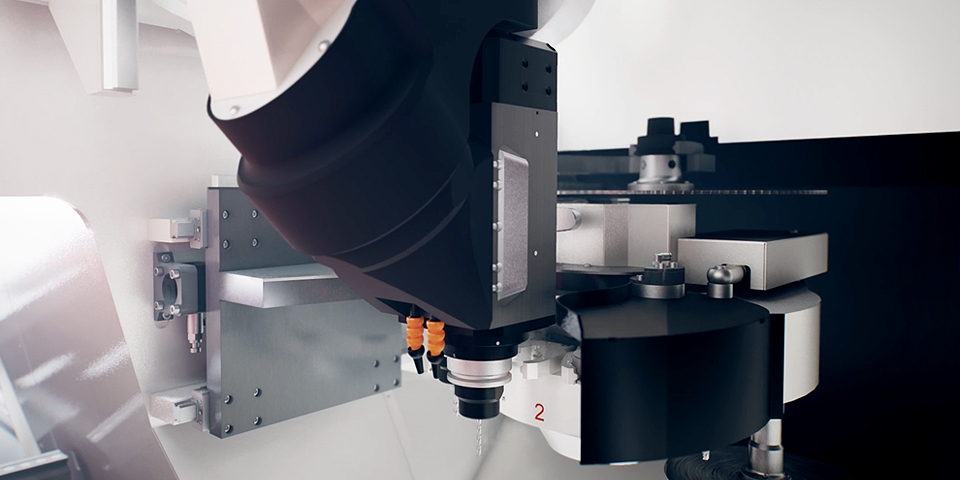

Radno vreteno
- Servo upravljano pozicioniranje sa povećanim obrtnim momentom
- Tečno hlađeno vreteno 8,5 kW, 24000 o/min sa termostatskim senzorom
- Sistem za hlađenje alata uljno-vazdušnom maglom sa podešavanjem brzine prskanja i senzorom nivoa tečnosti
- Sistem za čišćenje držača alata
- Sigurnosni protokoli za zamenu alata radi minimiziranja grešaka operatera

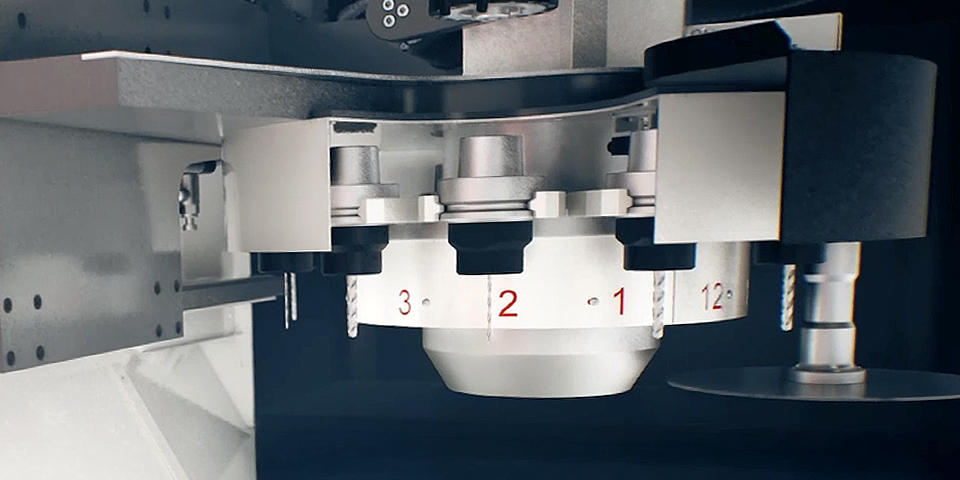

Magazin alata
- Magazin kapaciteta 12 alata
- Zamena alata za maksimalno 4 sekunde
- Ušteda vremena zamenom alata tokom prelaska sa operacije na operaciju
- Mogućnost montaže testere Ø 200 mm

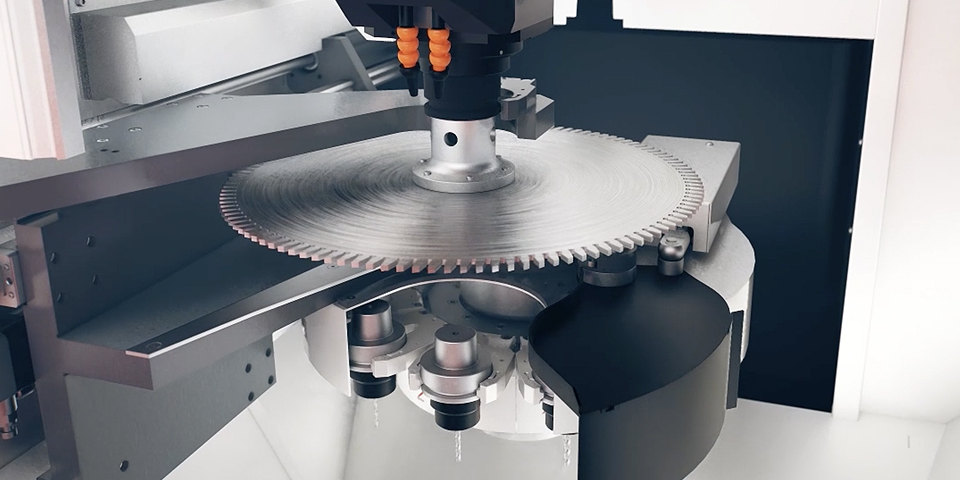

Magazin testere
- Poseban magazin za testeru
- Zamena alata za maksimalno 8 sekundi
- Jednostavan dizajn za zamenu testere
- Mogućnost montaže testere do Ø 400 mm

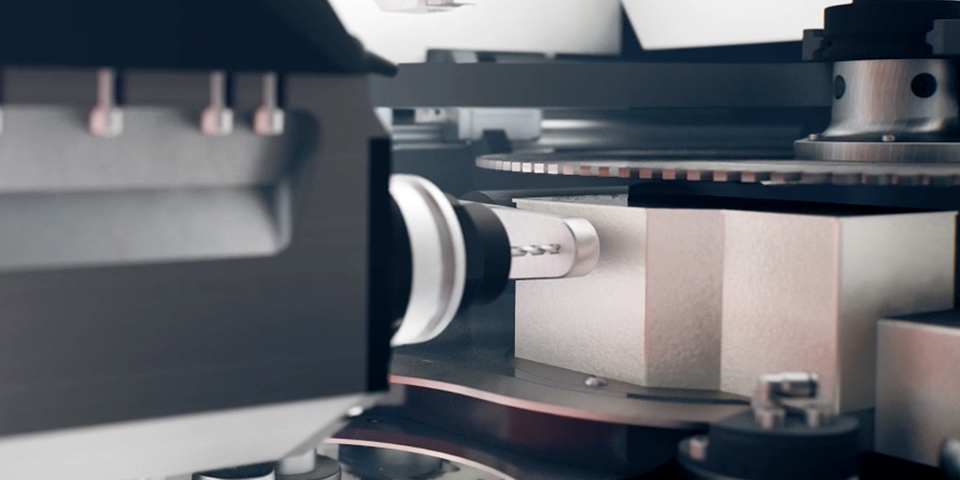

Automatsko merenje dužine alata
- Precizno merenje dužine alata

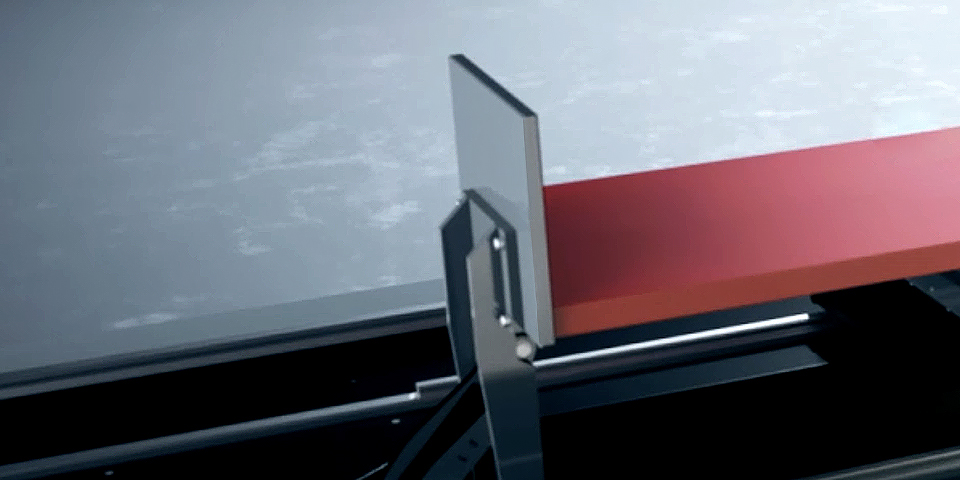

Oslonci profila
- Sistem za automatsko oslanjanje profila sa obe strane
- Pogodan za rad sa dugačkim profilima

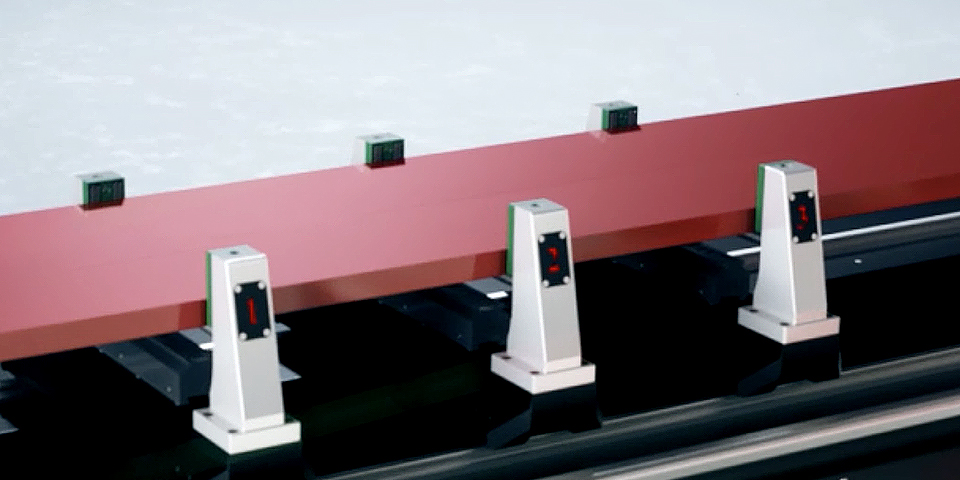

Stege
- Vrlo jednostavno postavljanje profila jer su pričvršćivači stega sa prednje strane
- Standardno 10 stega; broj stega se može povećati opciono
- Površine na koje profil naleže su sa valjkastim sistemom, što omogućava lako klizanje profila
- Stege zauzimaju servo upravljani automatski položaj prema nacrtu izratka
- Lako resetovanje delova sa obostranim sistemom oslanjanja profila
- Mogućnost obrade profila velikih dužina; testera Ø 400 mm za zasecanje krajeva profila
- Zatezanje stega podesivo regulatorom pritiska prema debljini profila
- Delovi manji od 300 mm mogu se držati i seći jednom stegom
- Zahvaljujući sistemu transporta profila sa stegama, testera lako ulazi između profila

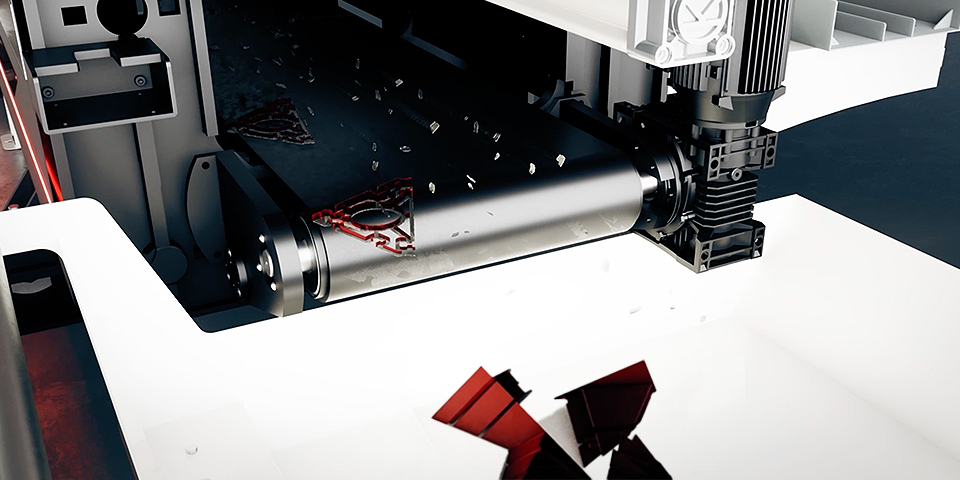

Konvejer za strugotinu
- Konvejer za odvod strugotine
Bezbednost
- Mogućnost nastavka rada od tačke prekida pomoću UPS sistema
- Funkcija automatskog vraćanja vretena u bezbednu zonu
- Operativna bezbednost zaštitnim ogradama i sigurnosnim barijerama
- Sigurnosne oznake
Tehnička podrška
- Funkcija podsetnika za periodično održavanje
- Servisna podrška putem daljinske konekcije
Tehničke specifikacije

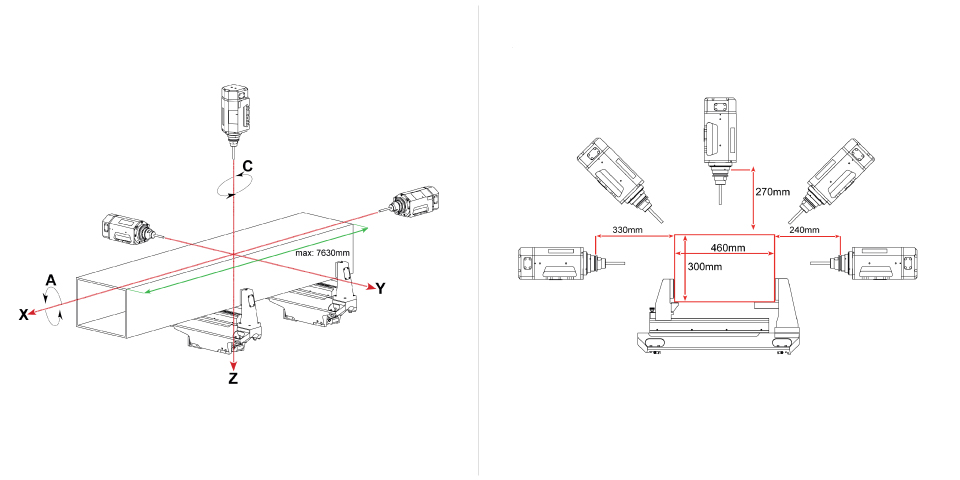

| X osa – snaga / brzina | 3,5 kW / 140 m/min |
| X osa – dužina obrade | 7630 mm |
| Y osa – snaga / brzina | 1,5 kW / 80 m/min |
| Y osa – dužina obrade | 460 mm |
| Z osa – snaga | 1,5 kW |
| Z osa – dužina obrade | 300 mm |
| A osa | 0,5 kW, 255 °/s, ±90° |
| C osa | 0,5 kW, 255 °/s, ±180° |
| Snaga vretena | 8,5 kW |
| Broj obrtaja vretena | 24000 o/min |
| Broj alata u magazinu | 12 |
| Prečnik testere (magazin) | 200 mm |
| Prečnik testere (maks.) | 400 mm |
| Brzina ose stega | 15 m/min |
| Broj stega | 10 |
| Pritisak vazduha | 6–8 bar |
| Ukupna potrošnja vazduha | 256 l/min |
| Napon | 400 V |
| Snaga | 16,75 kW |
| Struja | 42 A |
| Neto težina | 10435 kg |
| Bruto težina | 10600 kg |
| Nivo buke | 96 dB |

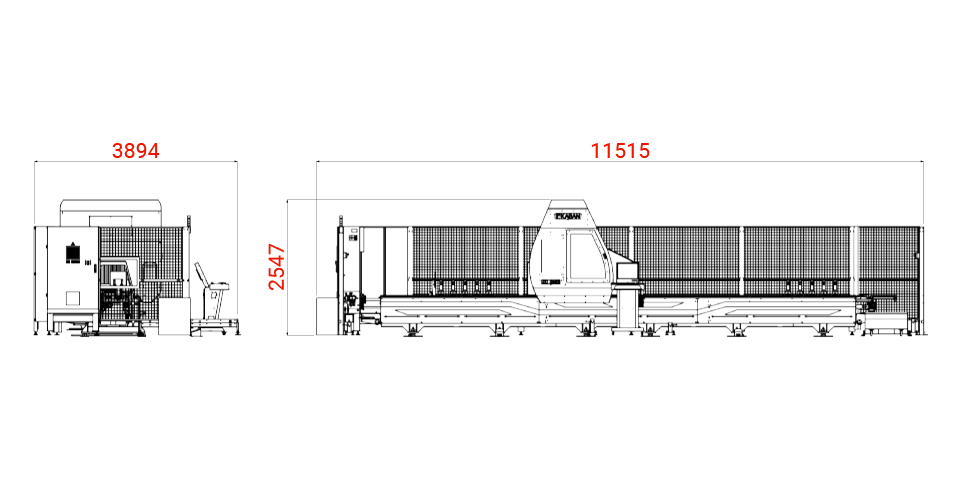

| Dužina | 11515 mm |
| Širina | 3894 mm |
| Visina | 2547 mm |
Opcije i dodaci

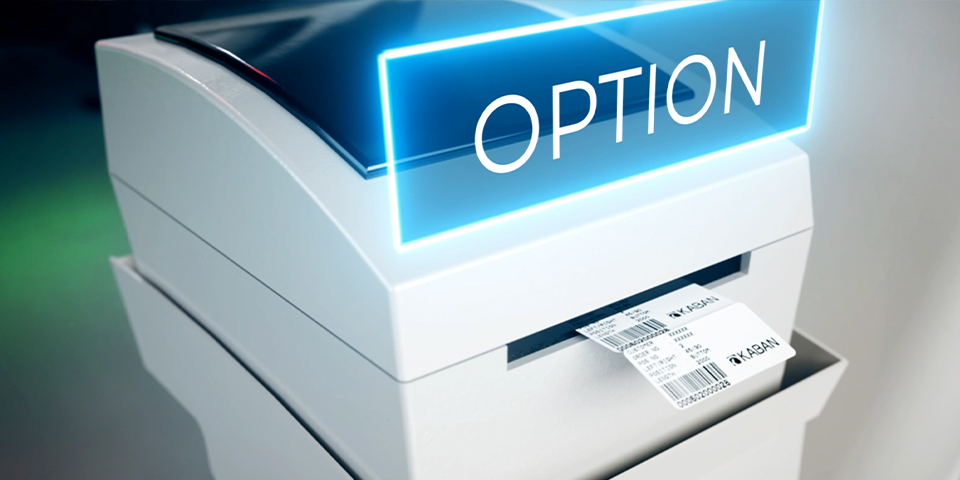

Štampač barkoda
- Štampač etiketa za praćenje toka rada

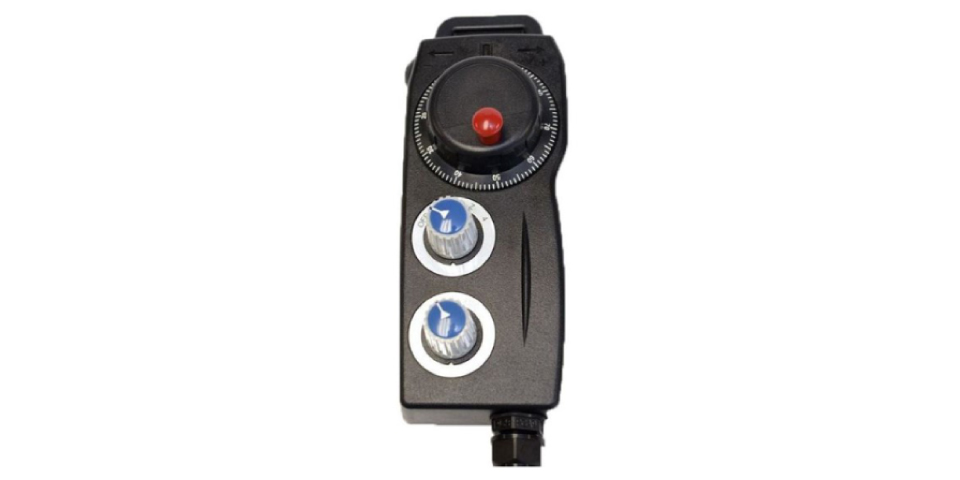

Ručni točak
- Ručno pomeranje osa

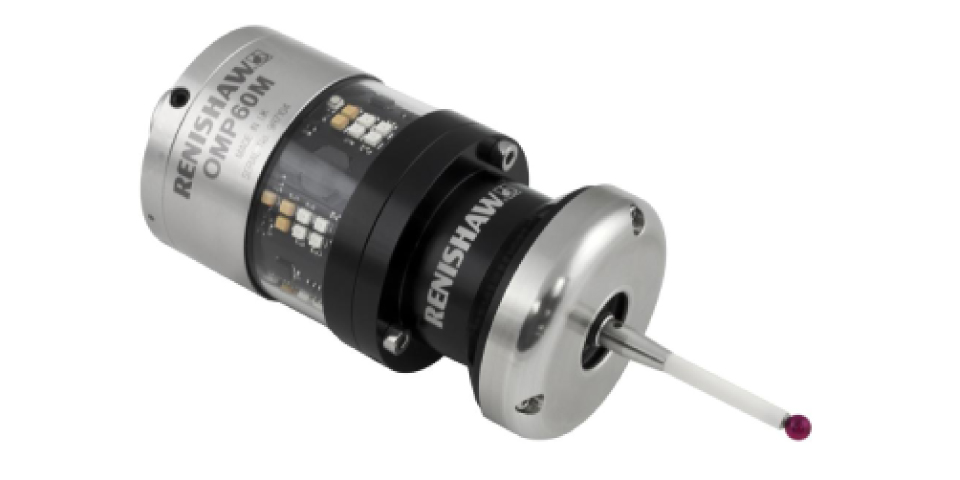

Elektronska sonda
- Kontrola dimenzija obrađenih delova ili delova koji će se obrađivati
