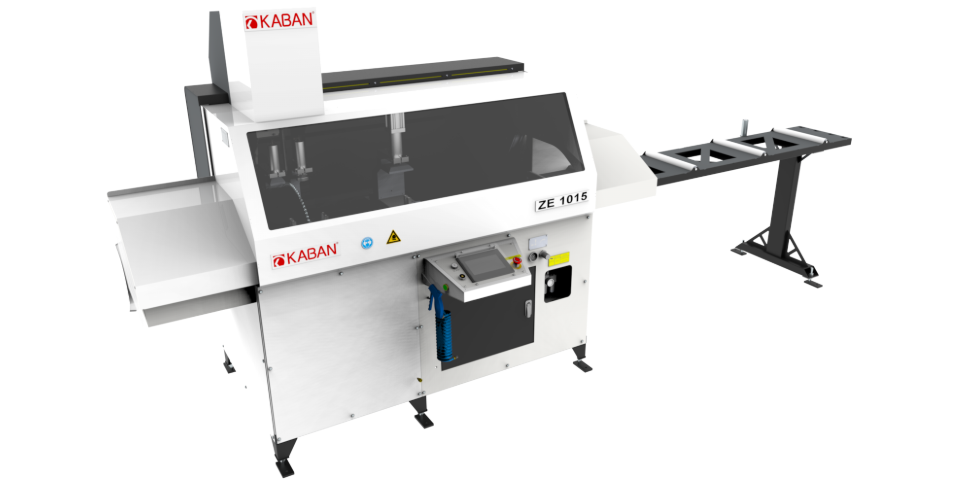

ZE 1015 Automatska testera za sečenje aluminijuma sa bušenjem
- Robusna mehanička konstrukcija za rad pri velikim brzinama
- Sistemi za podizanje, klizanje i sečenje u hodu
- List testere Ø 500 mm

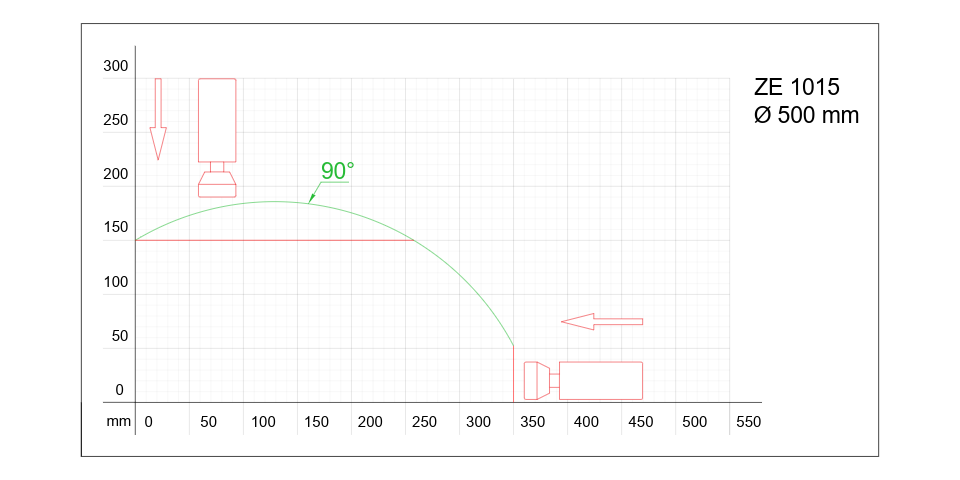

- Sečenje pod 90°
- Pneumatsko stezanje na prednjoj i gornjoj površini za fiksiranje profila
- Zaštitni poklopci
- Ekran osetljiv na dodir od 7″
- Mitsubishi PLC upravljački sistem
- Sistem za prskanje rashladne tečnosti
- Servo upravljani sistem za automatsko uvođenje i sečenje profila
- Jedinica za bušenje i narezivanje navoja
Opis
Opšte karakteristike
Dizajn

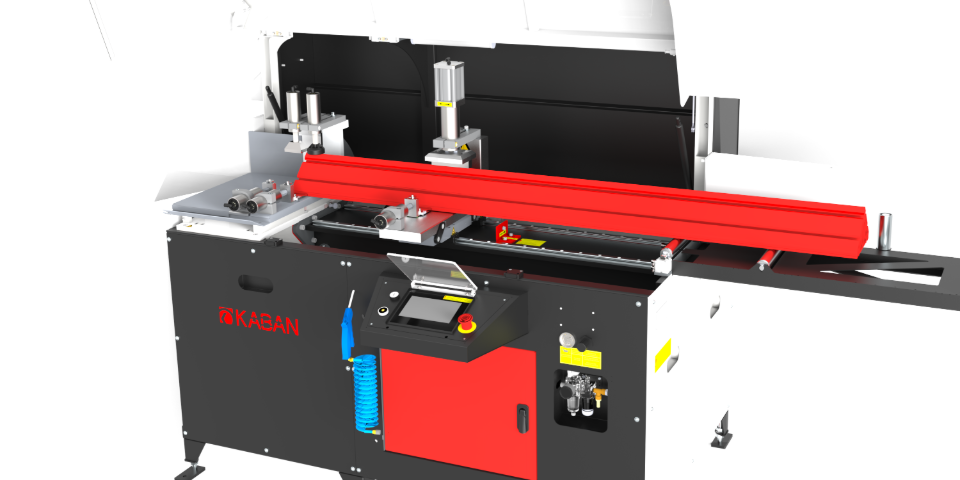

- Mehanička konstrukcija za sečenje aluminijumskih profila pod 90° velikom brzinom i kvalitetom
- Liveni i zavareni delovi sa otpuštanjem napona radi dosledne preciznosti pri velikim brzinama

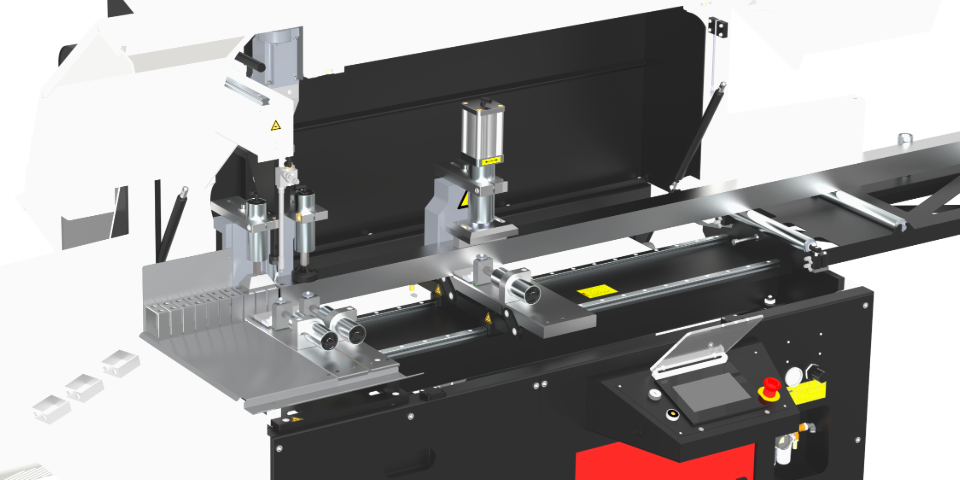

- Pneumatsko stezanje na prednjoj i gornjoj površini za fiksiranje profila
- Automatsko izduvavanje vazduha na površinama oslonca profila
- Zaštitni poklopci

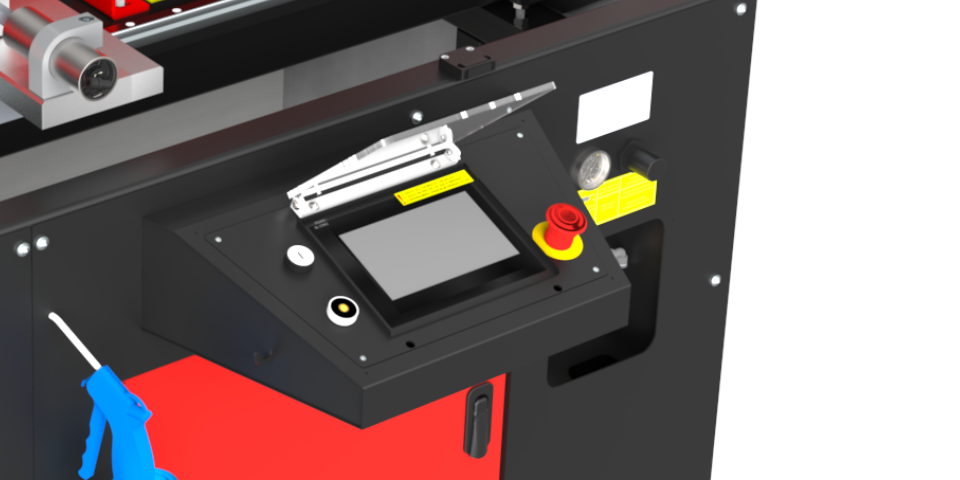

Upravljački panel
- Ekran osetljiv na dodir od 7″
- Jednostavan Kaban interfejs
- Mitsubishi PLC upravljački sistem
- Sečenje se automatski nastavlja u ciklusu do kraja zadatka nakon postavljanja profila

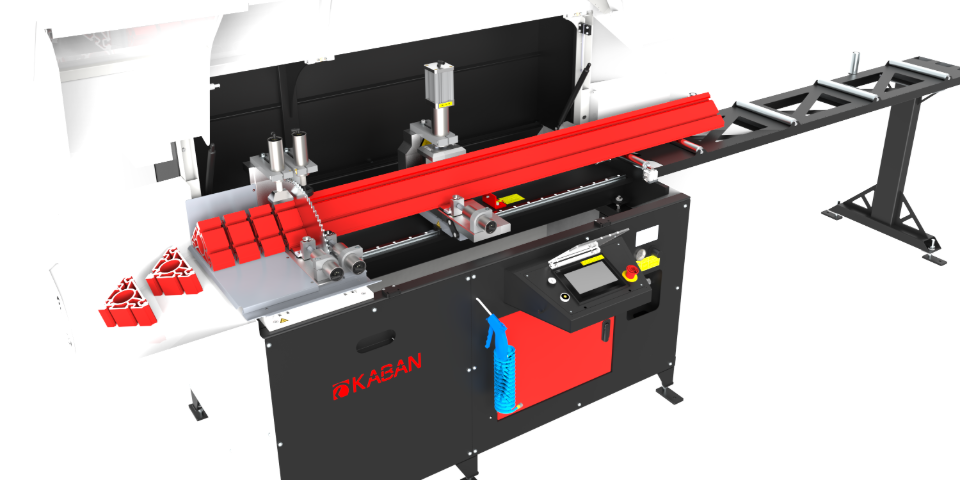

Pogon dužine
- Precizno sečenje profila bez grebanja zahvaljujući servo upravljanom sistemu podizanja, klizanja i spuštanja
- Maksimalno uvođenje dužine 960 mm u jednom prolazu
- Dozvoljeni ostatak na kraju profila 140 mm
Testera
- List testere Ø 500 mm
- Sistem sečenja u hodu
- Servo upravljano podešavanje brzine prema preseku profila
- Sistem za prskanje rashladne tečnosti
- Servo upravljana testera sa mogućnošću definisanja više brzina sečenja za različite tipove profila
Bušenje rupa
- Maksimalni prečnik alata Ø12
- Hod pozicioniranja po Y osi: 260 mm
- Servo upravljano pozicioniranje
- Funkcija narezivanja navoja
- Programiranje operacija sa velikom memorijom
- Sistem za hlađenje pri bušenju
Bezbednost
- Zaštitni poklopac
- Sigurnosne oznake
Tehnička podrška
- Funkcija podsetnika za periodično održavanje
- Servisna podrška putem daljinske konekcije
Tehničke specifikacije
| Dužina reza – min. | 5 mm |
| Dužina reza – maks. | Neograničeno |
| Dozvoljeni ostatak | 140 mm |
| Testera – snaga motora | 2,2 kW |
| Prečnik testere | 500 mm |
| Broj obrtaja testere | 3000 o/min |
| Ugao sečenja | 90° |
| Glodalo – maks. prečnik | 12 mm |
| Glodalo – maks. dužina | 100 mm |
| Glodalo – broj obrtaja | 3000 o/min |
| Pritisak vazduha | 6–8 bar |
| Ukupna potrošnja vazduha | 300 l/min |
| Napon napajanja | 400 V |
| Snaga napajanja | 4,55 kW |
| Neto težina | 780 kg |
| Bruto težina | 970 kg |
| Nivo buke | 96 dB |

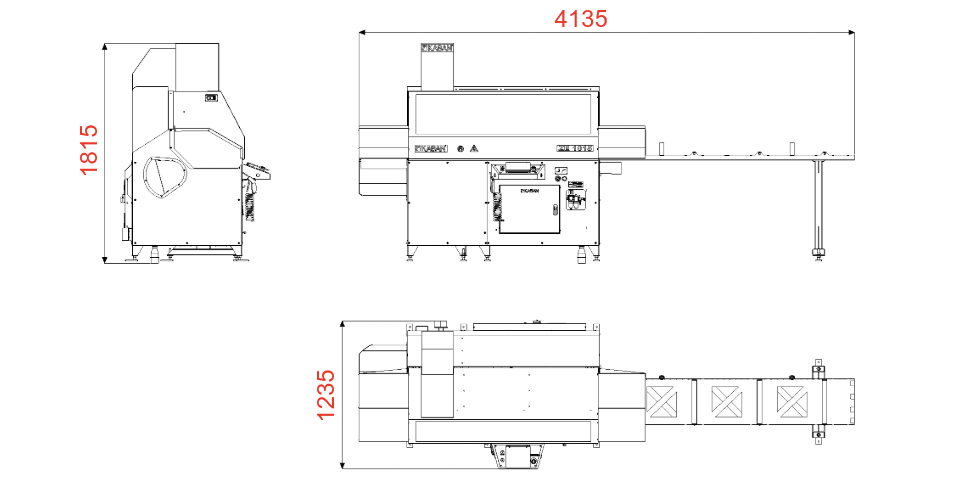

| Dužina | 4150 mm |
| Širina | 1250 mm |
| Visina | 1815 mm |
Opcije i dodaci
Sistem za usisavanje strugotine
- Prikupljanje strugotine nastale tokom sečenja
