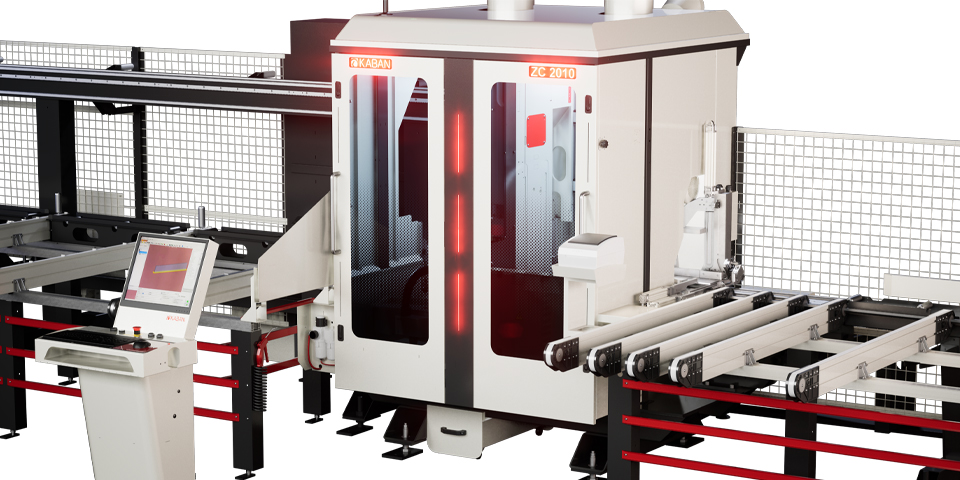

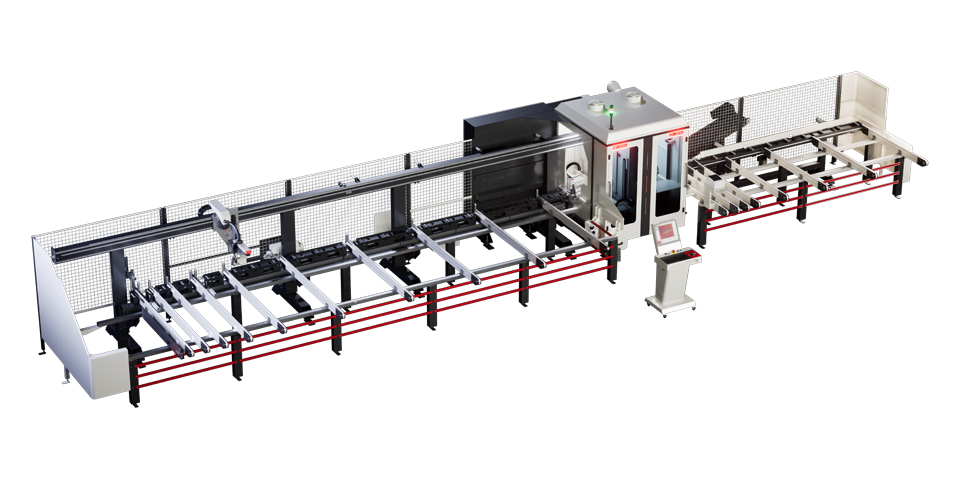

ZC 2010 Obradni centar za aluminijumske profile
- Obradni centar sa 14 osa
- Robusna mehanička konstrukcija za rad pri velikim brzinama
- Prosečne brzine osa preko 110 m/min
- Kapacitet uvođenja do 8 profila
- Dužina obrade profila 7500 × 600 mm
- Maksimalni presek profila 150 × 190 mm
- List testere Ø 550 mm
- Jednostavan Kaban interfejs zasnovan na Windows-u, sa lako podesivom parametarskom strukturom
- Mitsubishi PLC upravljački sistem
- Servisna podrška putem daljinske konekcije
- Sistem za automatsko prepoznavanje profila
- Sistem za prskanje rashladne tečnosti
Opis
Opšte karakteristike
Dizajn
- Mehanička konstrukcija za obradu aluminijumskih profila velikom brzinom i visokim kvalitetom
- Liveni i zavareni delovi sa otpuštanjem napona radi dosledne preciznosti pri velikim brzinama
- Potpuno automatska obrada raznovrsnih profila za vrata, prozore i slično, uključujući industrijske proizvode
- Pogodan za otvaranje kanala, bušenje, obeležavanje i sečenje pod različitim uglovima
- Sistem za prskanje rashladne tečnosti

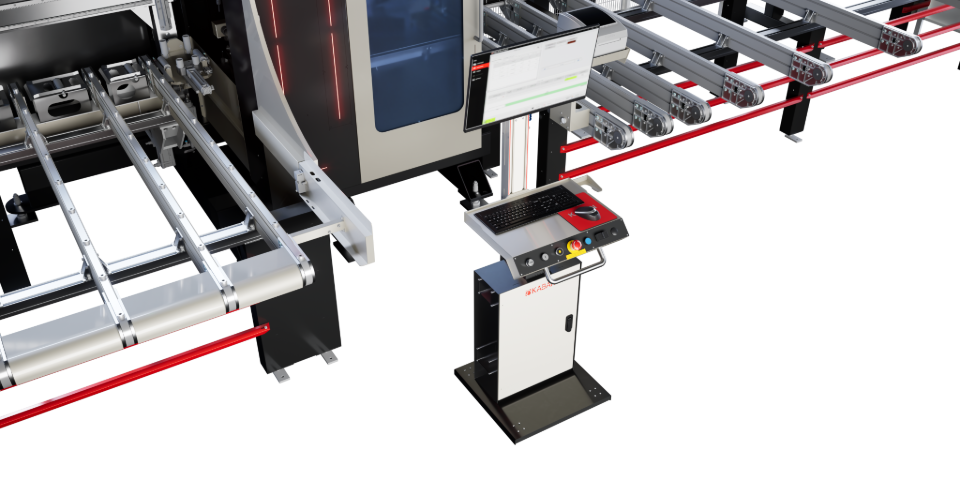

Upravljački panel
- Višestruko podesiv, ergonomski kiosk
- Ekran od 19″
- Jednostavan Kaban interfejs zasnovan na Windows-u, sa lako podesivom parametarskom strukturom
- Visokučinski Mitsubishi PLC upravljački sistem
- Kompatibilnost sa softverom trećih strana
- Prenos podataka putem USB i COM porta

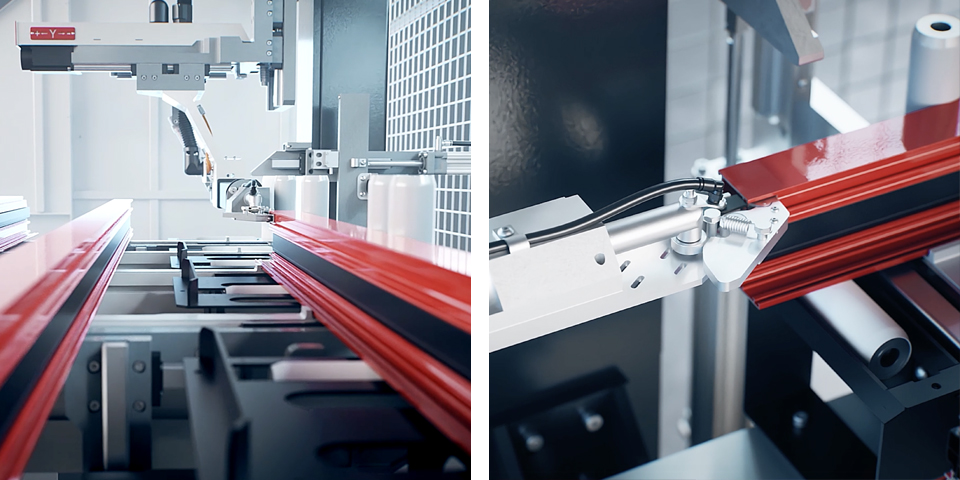

Ulazna jedinica
- Troosni servo upravljani robot za uvođenje profila
- Konvejerski sistem koji nosi do 8 profila
- Transport profila do 7500 mm, minimalno 600 mm
- Sistem za automatsko prepoznavanje profila
- Hvataljka koja se okreće između 0° i 90°
Jedinica za sečenje
- Vertikalno postavljena testera, obrtanje između 30° i 150°
- Podesiva brzina pomaka testere
- List testere Ø 550 mm

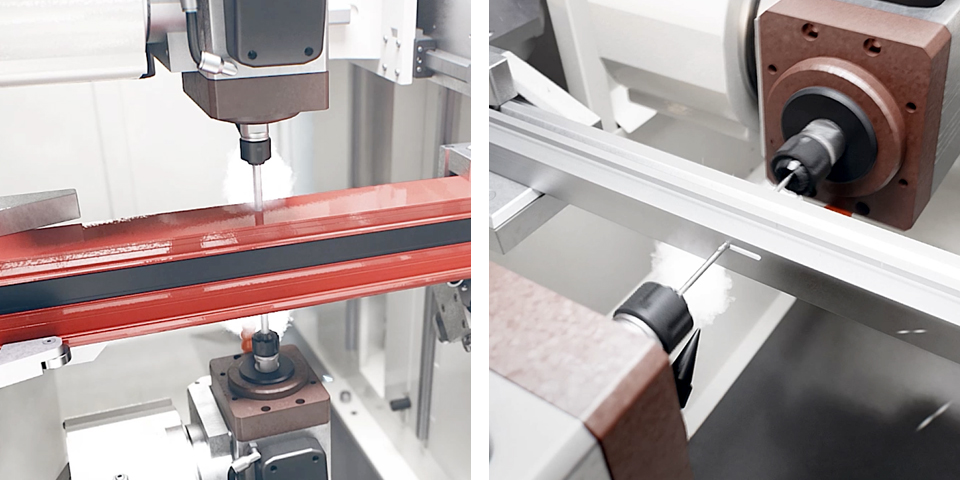

Obradna jedinica
- Dve servo upravljane obradne grupe sa tečno hlađenim asinhronim motorom i duplim glodalom
- Uglovi obradne grupe se kreću 270°
- Recipročni servo motori u jedinici za glodanje omogućavaju obostranu obradu
Izlazni konvejer i konvejer za strugotinu
- Dužina profila do 4000 mm
- Konvejer na koji se isečeni delovi automatski prebacuju
- Štampač barkoda
- Konvejer za odvod strugotine
Bezbednost
- Mogućnost nastavka rada od tačke prekida pomoću UPS sistema
- Funkcija automatskog vraćanja vretena u bezbednu zonu
Tehnička podrška
- Funkcija podsetnika za periodično održavanje
- Servisna podrška putem daljinske konekcije
Tehničke specifikacije
| Ulazni konvejer – snaga motora | 0,37 kW |
| Ulazni konvejer – brzina ose | 9 m/min |
| Robot X osa – snaga / brzina | 1,5 kW / 145 m/min |
| Robot X osa – dužina obrade | 7500 mm |
| Robot Y osa – snaga / brzina | 0,4 kW / 90 m/min |
| Robot Z osa – snaga / brzina | 0,4 kW / 90 m/min |
| Snaga motora glodala (Glodalo 1 / 2) | 1,5 kW |
| Maks. obrtaji glodala | 12000 o/min |
| Glodalo – A osa | 0,4 kW, 0–270° |
| Snaga motora testere | 2,2 kW |
| Maks. obrtaji testere | 2850 o/min |
| Prečnik testere | Ø 550 mm |
| Testera – C osa (ugao) | 30–150° |
| Izlazni konvejer – motor | 0,37 kW |
| Konvejer za strugotinu – motor | 0,37 kW |
| Pritisak vazduha | 6–8 bar |
| Potrošnja vazduha | 300 l/min |
| Napon | 400 V |
| Snaga | 14 kW |
| Neto težina | 5010 kg |
| Bruto težina | 5110 kg |
| Nivo buke | 96 dB |

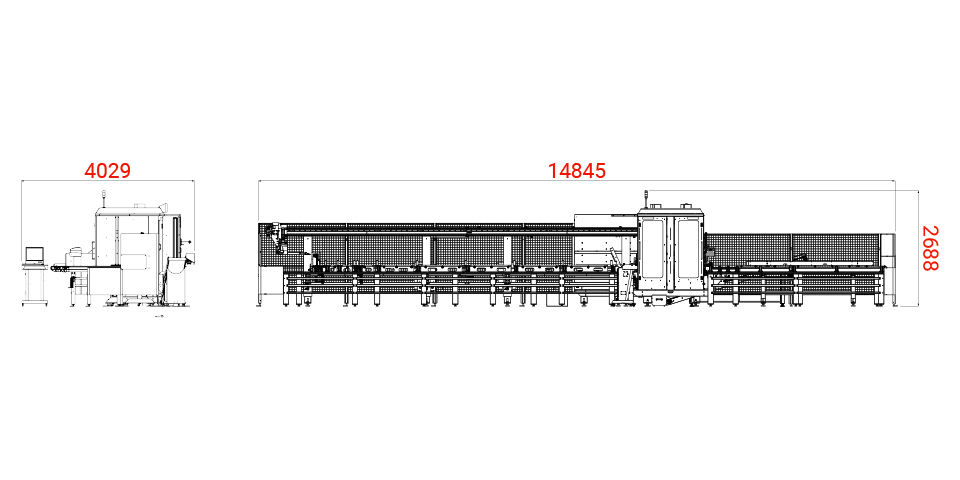

| Dužina | 14845 mm |
| Širina | 4029 mm |
| Visina | 2688 mm |
Opcije i dodaci

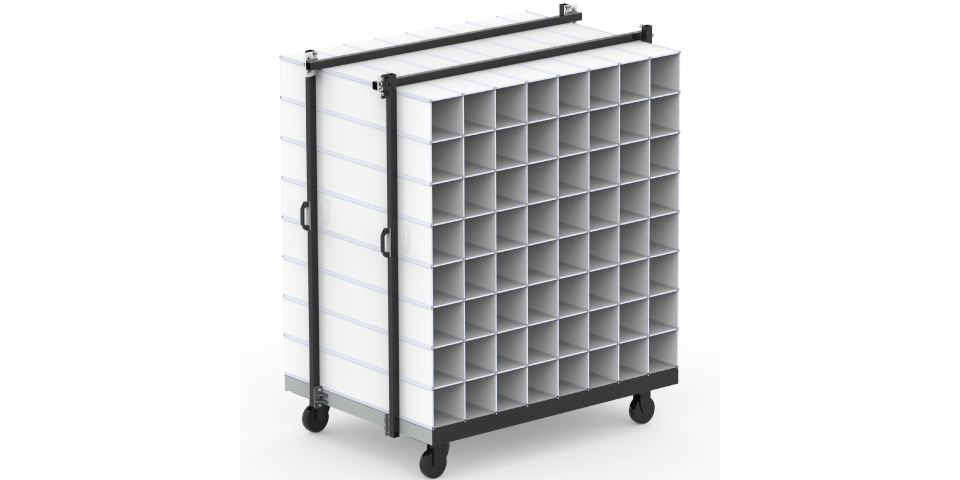

PTR 200 Kolica za transport profila
- Kolica sa više pregrada koja pomažu optimizaciji toka rada
