ZC 3054 CNC obradni centar za aluminijumske profile
- Robusna mehanička konstrukcija za rad pri velikim brzinama
- Prosečne brzine osa oko 100 m/min
- Dužina obrade profila 15000 mm
- Dvostanična obrada profila 7300 mm × 2
- Obradivi presek profila 450 × 300 mm
- Broj stega 20
- Motor vretena 8,5 kW, 24.000 o/min
- Broj alata u magacinu 12
- List testere Ø 400 mm
- Mitsubishi CNC upravljačka jedinica
- Automatsko merenje dužine alata
- Stege sa automatskim pozicioniranjem
- Automatski povratak alata u slučaju nestanka struje
Opis
Opšte karakteristike
Dizajn
- Mehanička konstrukcija za obradu aluminijumskih i čeličnih profila velikom brzinom i visokim kvalitetom
- Liveni i zavareni delovi sa otpuštanjem napona radi kontinuirane preciznosti pri velikim brzinama
- Prosečne brzine osa oko 100 m/min
- Mogućnost glodanja, zasecanja, bušenja, narezivanja navoja, upuštanja i sečenja
- Dužina obrade 15000 mm pri radu sa jednom stanicom
- Dužina obrade 7300 mm × 2 pri radu sa dve stanice

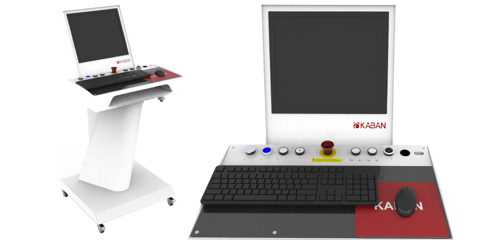

Upravljački panel
- Višestruko podesiv, ergonomski kiosk
- Ekran od 19″
- Jednostavan Kaban interfejs zasnovan na Windows-u, sa lako podesivom parametarskom strukturom
- Kompatibilnost sa softverom sa .NCX ekstenzijom
- Visokučinska Mitsubishi CNC upravljačka jedinica sa 4+1 osom
- Optička komunikacija i ubrzanje komandi
- Komunikacija putem Ethernet-a
- Rad sa G-kodom
- Prenos podataka putem USB i COM porta

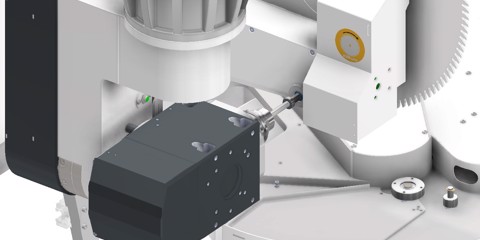

Vreteno
- Servo upravljano pozicioniranje sa povećanim obrtnim momentom
- Tečno hlađeno vreteno 8,5 kW, maks. 24.000 o/min sa termostatskim senzorom
- Sistem za hlađenje alata uljno-vazdušnom maglom sa podešavanjem brzine prskanja i senzorom nivoa tečnosti
- HSK držač alata i sistem za čišćenje držača alata
- Sigurnosni protokoli pri promeni alata radi smanjenja grešaka operatera
Magacin alata
- Magacin kapaciteta 12 alata
- Promena alata za najviše 8 sekundi
- Ušteda vremena promenom alata pri prelasku sa operacije na operaciju
- Mogućnost montaže testere Ø 200 mm

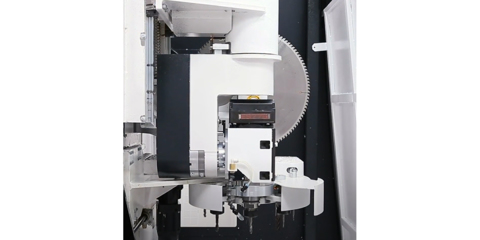

Magacin testere
- Poseban magacin za testeru
- Promena alata za najviše 8 sekundi
- Jednostavan dizajn za zamenu testere
- Montaža testere do maksimalno Ø 400 mm
Automatsko merenje dužine alata
- Precizno merenje dužine alata

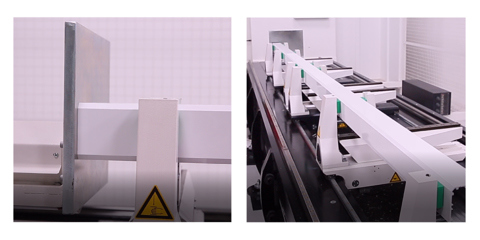

Oslonci profila
- Sklopivi sistem oslonaca koji zauzima minimalan prostor
- Automatski sistem oslanjanja profila sa obe strane

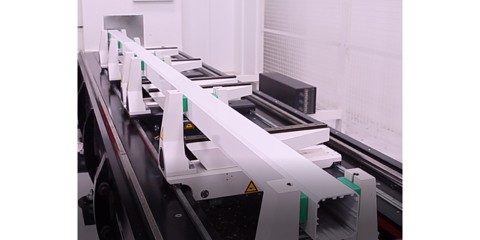

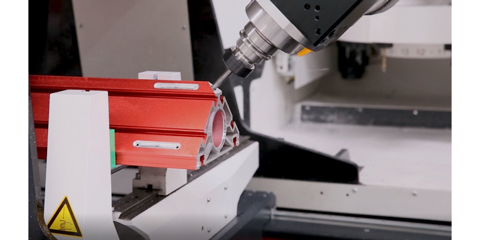

Stege
- Jednostavno postavljanje profila jer su stezne fiksacije na prednjoj strani
- Površine na koje profil naleže su valjkasti sistem, što olakšava klizanje profila po površini stege
- Stege se automatski servo pozicioniraju prema recepturi na komadu
- Lako resetovanje delova zahvaljujući obostranom sistemu oslanjanja profila
- Mogućnost obrade profila velikih dužina; testera Ø 400 mm može se koristiti za zasecanje krajeva profila
- Zahvaljujući regulatoru pritiska, zategnutost stege se podešava prema debljini profila
- Delovi manji od 300 mm mogu se držati i seći jednom stegom
- Zahvaljujući sistemu stega i transporta profila, testera lako ulazi između profila

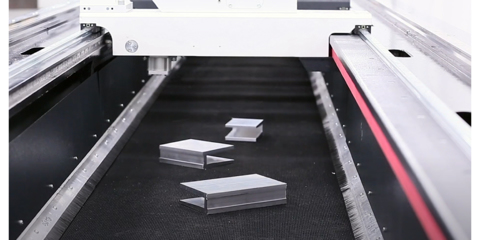

Konvejer za strugotinu
- Konvejer za odvod strugotine i otpadnih delova
Bezbednost
- Mogućnost nastavka rada od tačke prekida u slučaju nestanka struje, zahvaljujući UPS sistemu
- Funkcija automatskog vraćanja vretena u bezbednu zonu
- Bezbednost u radu zaštitnim ogradama i sigurnosnim barijerama
- Sigurnosne oznake
Tehnička podrška
- Funkcija podsetnika za periodično održavanje
- Servisna podrška putem daljinske konekcije
Tehničke specifikacije

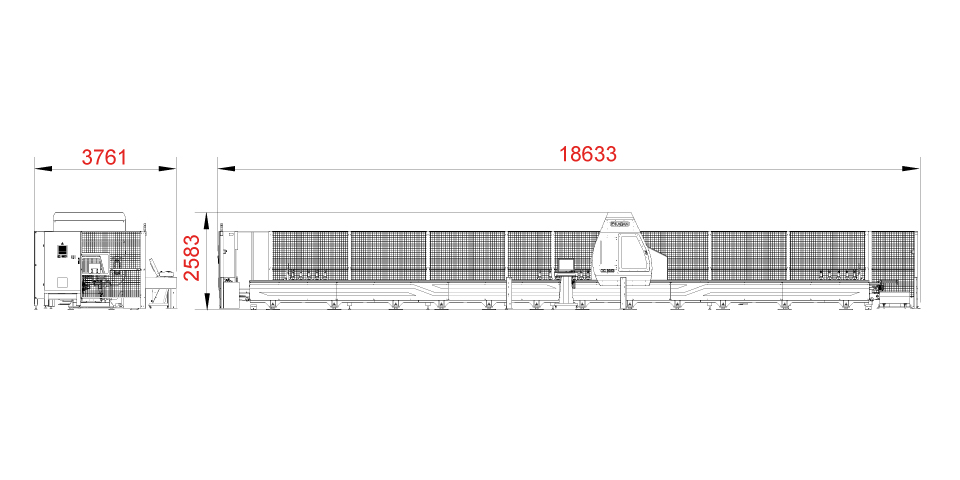

| Snaga motora X ose | 3,5 kW |
| Brzina X ose | 140 m/min |
| Dužina obrade X ose | 15000 mm |
| Snaga motora Y ose | 1,5 kW |
| Brzina Y ose | 80 m/min |
| Hod Y ose | 460 mm |
| Snaga motora Z ose | 1,5 kW |
| Brzina Z ose | 45 m/min |
| Hod Z ose | 300 mm |
| Snaga motora A ose | 0,5 kW |
| Brzina A ose | 255 °/s |
| Ugao A ose | ±90° |
| Snaga motora C ose | 0,5 kW |
| Brzina C ose | 255 °/s |
| Ugao C ose | ±180° |
| Snaga vretena | 8,5 kW |
| Maks. broj obrtaja vretena | 24.000 o/min |
| Broj alata u magacinu | 12 |
| Maks. prečnik testere u magacinu | 200 mm |
| Prečnik testere | 400 mm |
| Brzina ose stega | 15 m/min |
| Broj stega | 20 |
| Pritisak vazduha | 6–8 bar |
| Ukupna potrošnja vazduha | 256 l/min |
| Napon napajanja | 400 V |
| Snaga napajanja | 16,75 kW |
| Neto težina | 16900 kg |
| Bruto težina | 17100 kg |
| Nivo buke | 96 dB |
| Dužina | 18663 mm |
| Širina | 3761 mm |
| Visina | 2583 mm |
Opcije i dodaci

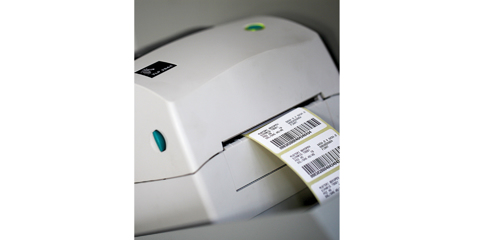

Štampač barkoda
- Štampanje etiketa radi praćenja proizvodnje
Ručni točak
- Ručno pomeranje osa

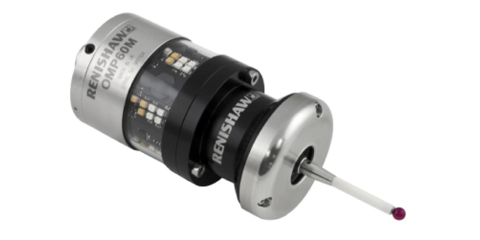

Elektronska sonda
- Kontrola dimenzija obrađenih delova ili delova koji se obrađuju
Centri za zavarivanje i čišćenje
