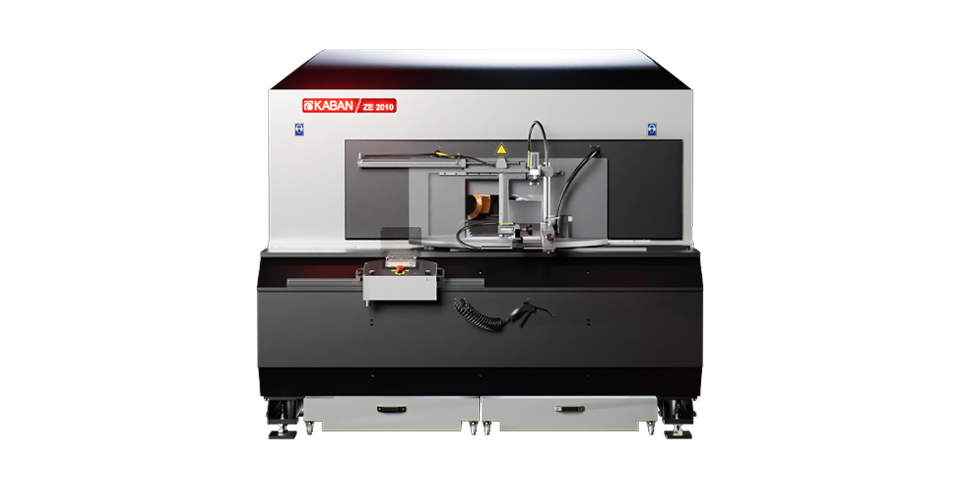

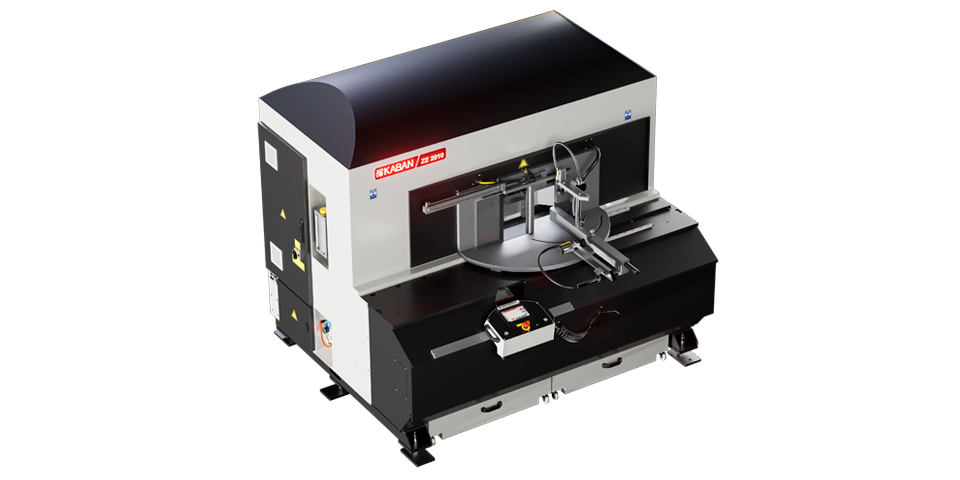

ZE 2010 Mašina za zasecanje aluminijumskih profila
- Visokučinska mašina za zasecanje aluminijumskih profila sa širokim opsegom sečenja
- Idealna za zahtevne primene u izradi fasadnih profila, zimskih bašti, kupola i specijalnih konstrukcija
- Pokretna jedinica testere i obrada fiksiranog profila obezbeđuju visoku preciznost i male prostorne zahteve
- Visoka preciznost zahvaljujući servo upravljanom pozicioniranju testere
- Prečnik testere 650 mm
- Maksimalni presek profila 300 x 300 mm
- Maksimalna visina zaseka 240 mm, maksimalna dubina zaseka 240 mm
- Pneumatski upravljan radni sto sa linearnom vođicom i podešavanjem ugla
- Sistem za prskanje rashladne tečnosti
Opis
Opšte karakteristike
Dizajn
- Izvodi operacije zasecanja na aluminijumskim fasadnim i stolarskim profilima
- Visokučinska mašina za zasecanje sa širokim opsegom sečenja
- Idealna za zahtevne primene u izradi fasadnih profila, zimskih bašti, kupola i specijalnih konstrukcija
- Pokretna jedinica testere i obrada fiksiranog profila obezbeđuju visoku preciznost i male prostorne zahteve
- Široka zadnja vođica omogućava istovremenu obradu više profila
- Profili se mogu povezivati horizontalno ili vertikalno
- Hlađenje testere se izvodi sistemom raspršenog podmazivanja
- Maksimalni presek profila 300 x 300 mm (visina x širina)
- Nakon zasecanja, montažne rupe se mogu bušiti burgijom Ø4 mm

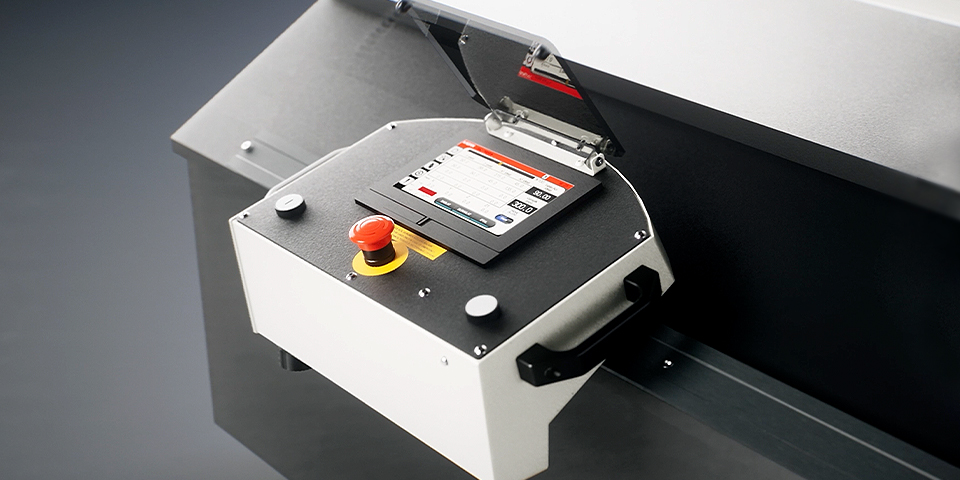

Upravljački panel
- Ekran osetljiv na dodir od 7″
- Mitsubishi PLC upravljački sistem
Testera

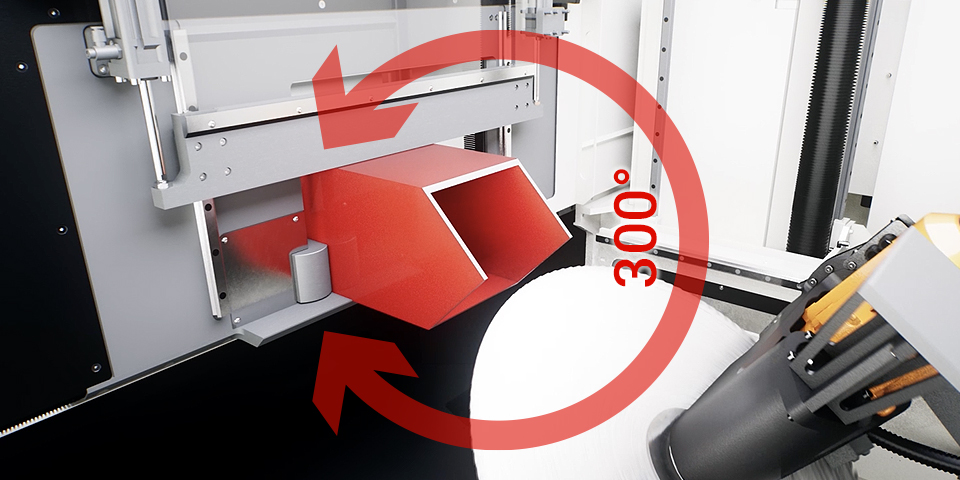

- Izvodi čeone operacije zahvaljujući pokretnoj grupi testere i opsegu glodanja od 300°
- Visoka preciznost pozicioniranja testere zahvaljujući servo upravljanju
- Inverterski upravljana karbidna testera Ø 650 mm sa 1500 o/min
- Testera seče u opsegu od -60° do 240°, osnovni položaj: vertikalni list (180°)

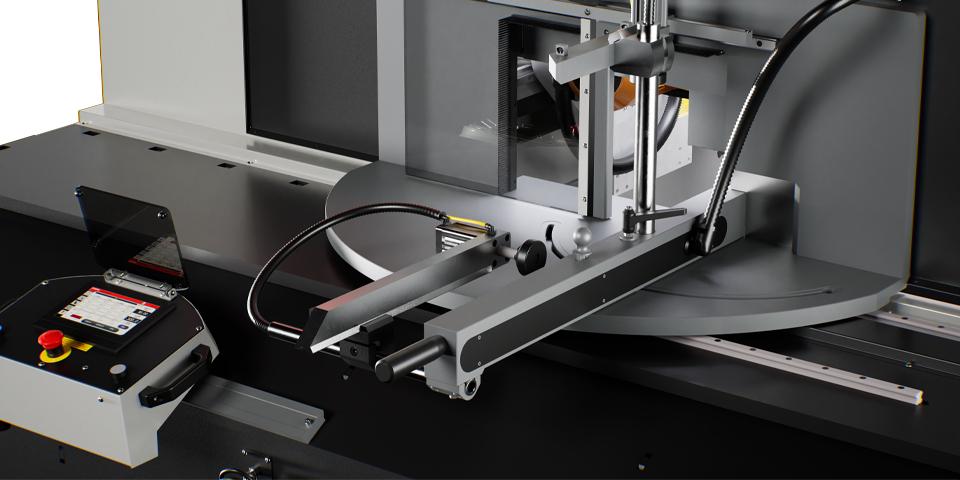

Radni sto
- Radni sto sa idealnom radnom visinom obezbeđuje visoku ergonomiju
- Magnetni enkoder omogućava preciznu kontrolu ugla sa ekrana

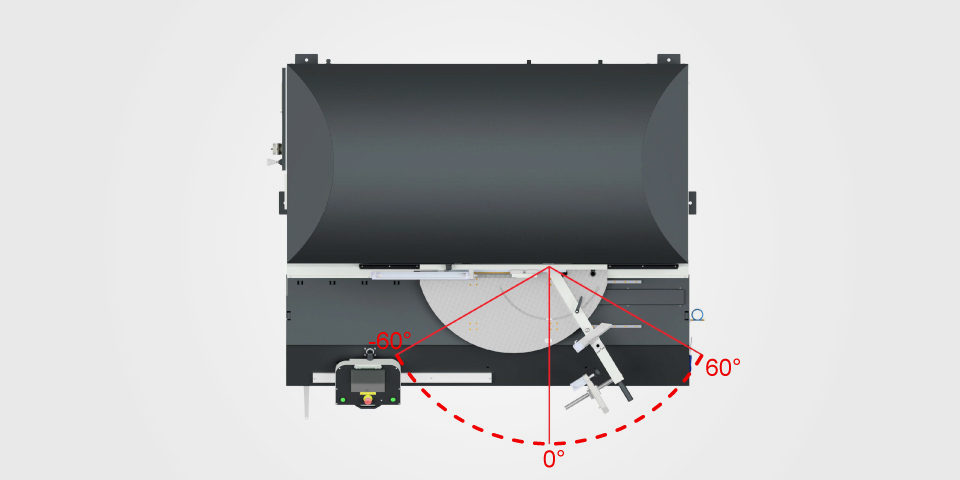

- Profili se mogu povezivati podešavanjem između 30° i 150°
- Visoka preciznost obrade i kod uglovih operacija, jer je profil fiksiran a jedinica testere pokretna
Bezbednost
- Automatski zaštitni poklopac
- Sigurnosne oznake
Tehnička podrška
- Funkcija podsetnika za periodično održavanje
Tehničke specifikacije
| Maks. presek profila za obradu (š x v) | 300 x 300 mm |
| Maks. presek zaseka (š x v) | 240 x 240 mm |
| Testera – snaga motora | 2,2 kW |
| Prečnik testere | 650 mm |
| Broj obrtaja | 1500 o/min |
| Radni opseg testere | -60° do 240° |
| Pritisak vazduha | 6–8 bar |
| Ukupna potrošnja vazduha | 175 l/min |
| Napon napajanja | 400 V |
| Snaga napajanja | 4,5 kW |
| Neto težina | 2130 kg |
| Bruto težina | 2240 kg |
| Nivo buke | 96 dB |

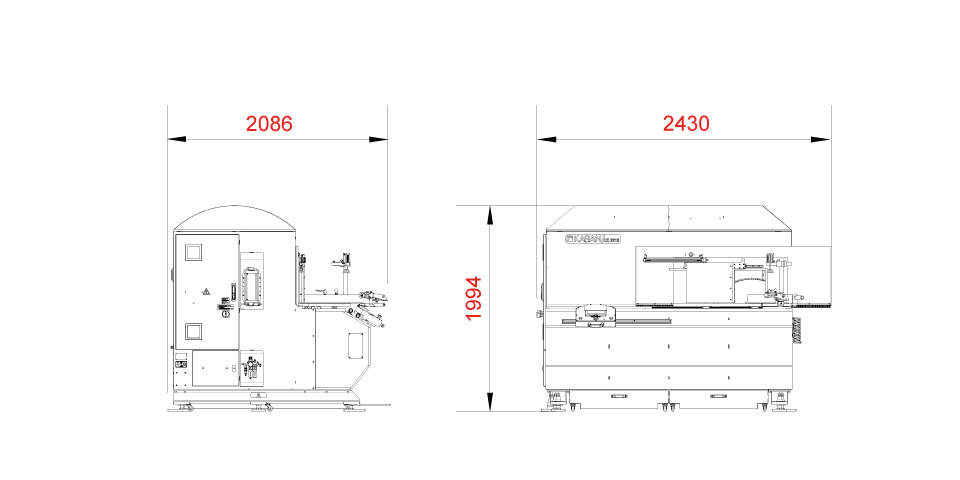

| Dužina | 2430 mm |
| Širina | 2086 mm |
| Visina | 1994 mm |
Opcije i dodaci
Pneumatska bušilica
- Opciono rešenje za bušenje montažnih rupa
