SB 3011 Centar za obradu i sečenje PVC profila
- Obradni centar sa 8 osa
- Robusna mehanička konstrukcija za rad pri velikim brzinama
- Kapacitet uvođenja do 8 profila
- Dužina obrade profila do 6500 mm

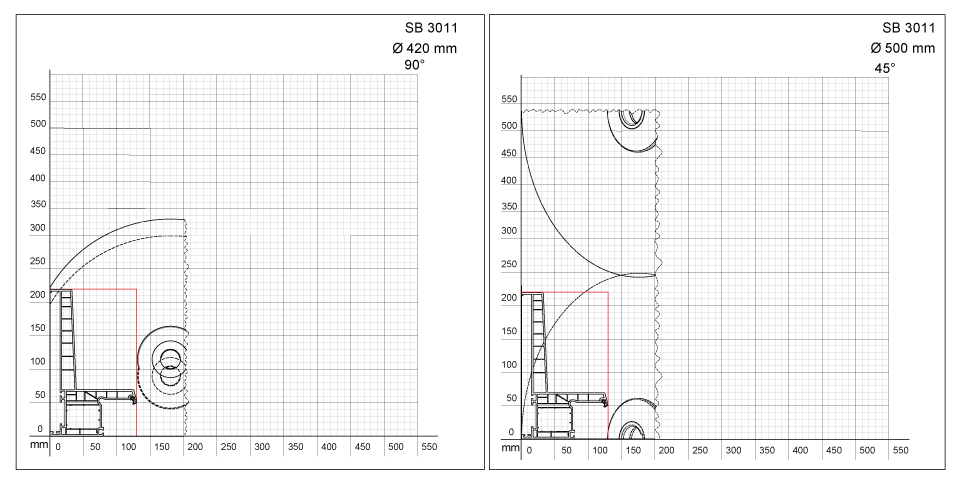

- Maksimalni presek profila 130 x 210 mm
- Dva lista testere Ø 500 mm
- List testere Ø 420 mm
- Jednostavan Kaban interfejs zasnovan na Windows-u, sa lako podesivom parametarskom strukturom
- Mitsubishi PLC upravljački sistem
- Daljinska servisna podrška
- Sistem za automatsko prepoznavanje profila
- Sistem za automatsko podmazivanje
Opis
Opšte karakteristike
Dizajn
- Mehanička konstrukcija za obradu PVC profila velikom brzinom i visokim kvalitetom
- Liveni i zavareni delovi sa otpuštanjem napona radi preciznosti pri konstantno velikim brzinama
- Mogućnost izvođenja operacija kao što su otvaranje kanala, bušenje, obeležavanje i sečenje pod različitim uglovima
- Sistem za automatsko podmazivanje

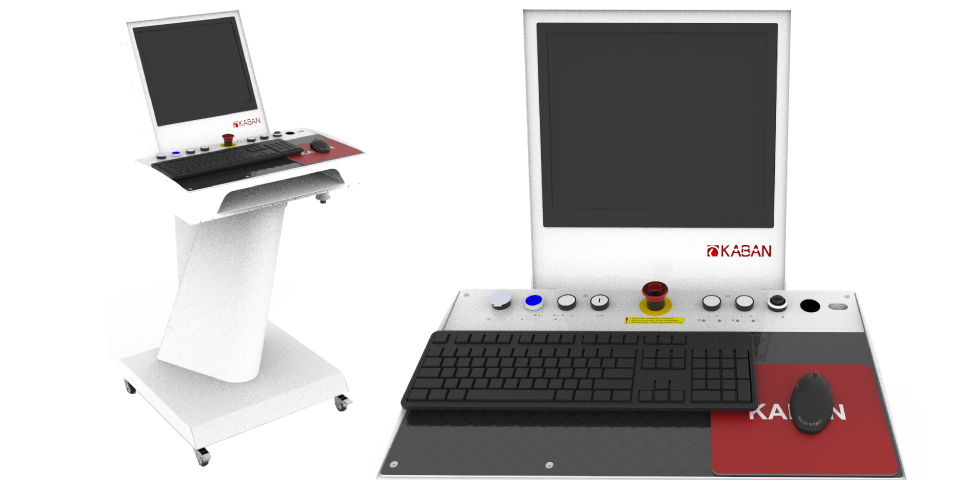

Upravljački panel
- Višestruko podesiv, ergonomski kiosk
- Ekran od 17″
- Jednostavan Kaban interfejs zasnovan na Windows-u, sa lako podesivom parametarskom strukturom
- Visokučinski PLC upravljački sistem
- Kompatibilnost sa softverom trećih strana
- Prenos podataka putem USB i COM porta
Ulazna jedinica

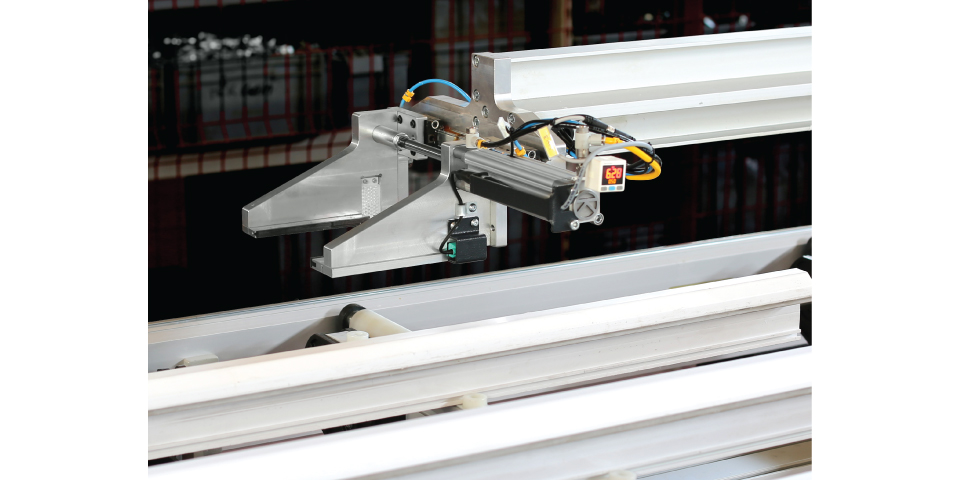

- Servo upravljani robot za uvođenje profila
- Čvrsta konstrukcija za držanje profila
- Konvejerski sistem koji može da nosi do 9 profila
- Transport profila maksimalne dužine 6500 mm i minimalne 886 mm
- Sistem za automatsko prepoznavanje profila
- Linearni merni sistem
- Opcija obrade neograničene dužine
Obradna jedinica
- Dve servo upravljane jedinice sa po 3 ose
- Mogućnost istovremenog rada dve glodalice sa visokom preciznošću
- Mogućnost istovremene obrade kanala sa obe strane

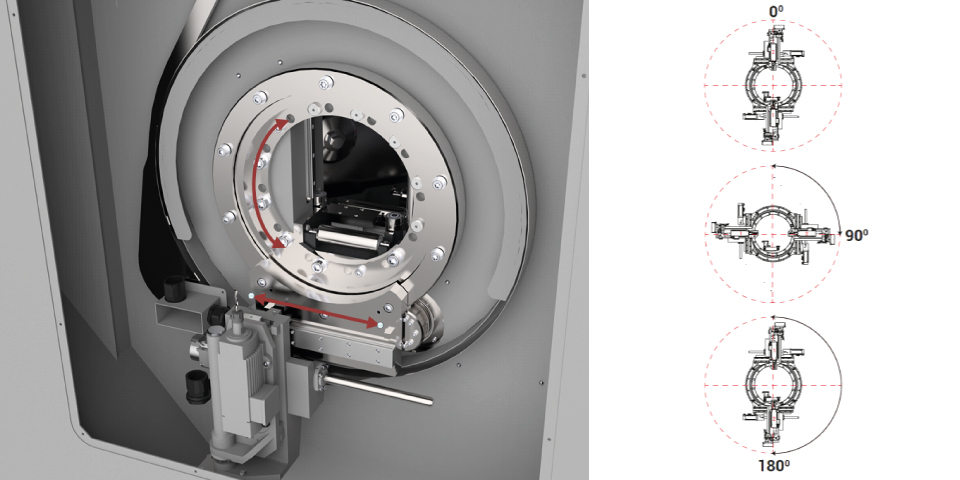

- Linearno kretanje 360° oko profila
Jedinica za sečenje
- Servo upravljana brzina pomaka testere
- Dva lista testere Ø 500 mm (±45°)
- List testere Ø 420 mm (90°)
Izlazna jedinica
- Servo upravljani izlazni robot
- Dužina profila do 4000 mm
- Konvejer za automatski transport isečenih delova
- Štampač barkoda
- Konvejer za odvod strugotine
Bezbednost
- Mogućnost nastavka rada od tačke prekida zahvaljujući UPS sistemu
- Funkcija automatskog vraćanja vretena u bezbednu zonu
- Sigurnosna oznaka
Tehnička podrška
- Funkcija podsetnika za periodično održavanje
- Daljinska servisna podrška
Tehničke specifikacije
| Ulazna grupa – brzina ose konvejera | 8,8 m/min |
| Brzina ose držača profila | 275 m/min |
| Dužina obrade profila | 6500 mm |
| Obradna jedinica – snaga motora alata | 2 x 0,75 kW |
| Maksimalni broj obrtaja alata | 18000 o/min |
| Snaga motora Y1–Y2 ose | 0,4 kW |
| Brzina Y1–Y2 ose | 22,5 m/min |
| Snaga motora Z1–Z2 ose | 0,4 kW |
| Brzina Z1–Z2 ose | 22,5 m/min |
| Snaga motora B ose | 0,75 kW |
| Brzina B ose | 128 m/min |
| Ugao B ose | 0° / 180° |
| Testera 1 (0°) – snaga motora | 1,5 kW |
| Testera 1 (0°) – maks. obrtaji | 2800 o/min |
| Testera 1 (0°) – prečnik | 420 mm |
| Testera 2 (+45°) – snaga motora | 1,5 kW |
| Testera 2 (+45°) – maks. obrtaji | 2800 o/min |
| Testera 2 (+45°) – prečnik | 500 mm |
| Testera 3 (-45°) – snaga motora | 1,5 kW |
| Testera 3 (-45°) – maks. obrtaji | 2800 o/min |
| Testera 3 (-45°) – prečnik | 500 mm |
| Snaga motora Z ose | 0,75 kW |
| Brzina Z ose | 22,5 m/min |
| Izlazna grupa – brzina ose konvejera | 8,8 m/min |
| Brzina ose držača profila (izlaz) | 275 m/min |
| Snaga motora X ose | 1,5 kW |
| Brzina X ose | 300 m/min |
| Konvejer za strugotinu – snaga motora | 0,37 kW |
| Pritisak na držaču profila | 6–8 bar |
| Potrošnja vazduha | 250 l/min |
| Napon | 220/230/400 V |
| Snaga | 13,5/13,5/13,5 kW |
| Neto težina mašine | 3508 kg |
| Bruto težina | 4162 kg |
| Nivo buke | 96 dB |
| Dužina (L) | 11620 mm |
| Širina (W) | 3288 mm |
| Visina (H) | 2425 mm |
Opcije i dodaci
PTR 200 Kolica za transport profila
- Kolica sa više pregrada koja podržavaju optimizaciju toka rada
H 100 Jedinica za šrafljenje
- Servo upravljana jedinica sa dve stanice
- Brzo i automatsko šrafljenje profila sa potpornim pločicama na željenim razmacima
H 500 Jedinica za šrafljenje i bušenje
- Servo upravljana jedinica sa dve stanice
- Brzo i automatsko šrafljenje profila sa potpornim pločicama na željenim razmacima
- Mogućnost bušenja profila sa potpornim pločicama na željenim razmacima
Centri za zavarivanje i čišćenje
