ZC 3064 CNC obradni centar za aluminijumske profile
- Robusna mehanička konstrukcija za rad pri velikim brzinama
- Prosečne brzine osa preko 100 m/min
- Dužina obrade profila 14.500 mm
- Dvostanična obrada profila 7000 mm × 2
- Obradivi presek 650 × 350 mm
- Broj stega 16
- Motor vretena 10–12 kW, 24.000 o/min
- Broj alata u magacinu 16
- List testere Ø 500 mm
- Mitsubishi CNC upravljačka jedinica
- Automatsko merenje dužine alata
- Stege sa automatskim pozicioniranjem
- Automatski povratak alata u slučaju nestanka struje
Opis
Opšte karakteristike
Dizajn
- Mašina robusne mehaničke konstrukcije koja radi u dve stanice i godinama obrađuje aluminijumske i čelične profile velikom brzinom i kvalitetom

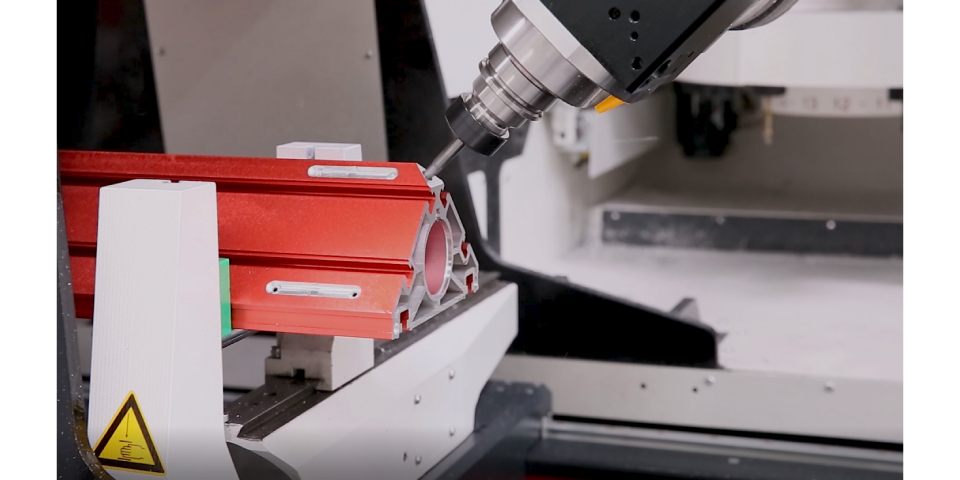

- Sa fiksiranim profilom izvodi sve operacije: glodanje, zasecanje, bušenje, narezivanje navoja, upuštanje i sečenje
- Sa prosečnim brzinama osa od 100 m/min obrađuje znatno brže od ekvivalentnih proizvoda

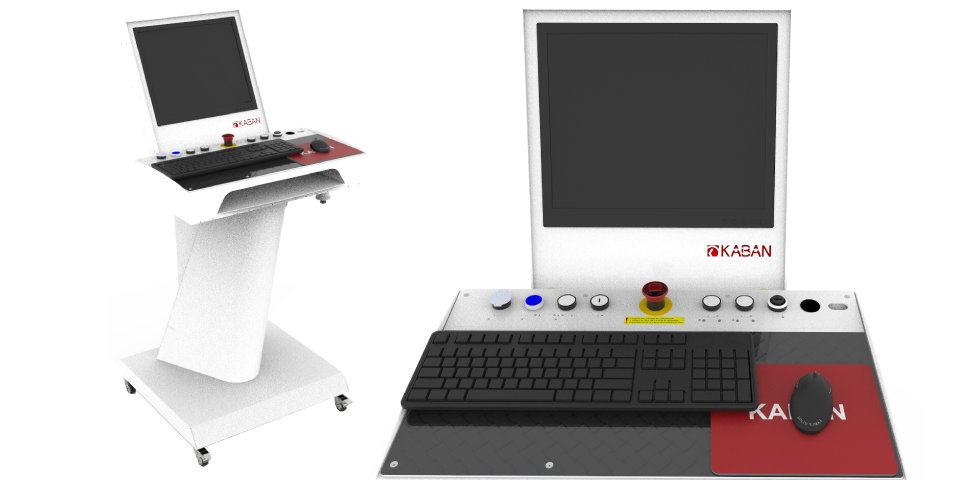

Upravljački panel
- Višestruko podesiv, ergonomski kiosk
- Ekran od 19″
- Jednostavan Kaban interfejs zasnovan na Windows-u, sa lako podesivom parametarskom strukturom
- Kompatibilnost sa softverom sa .NCX ekstenzijom
- Visokučinska Mitsubishi CNC upravljačka jedinica sa 4+1 osom
- Optička komunikacija i ubrzanje komandi
- Komunikacija putem Ethernet-a
- Rad sa G-kodom
- Prenos podataka putem USB i COM porta

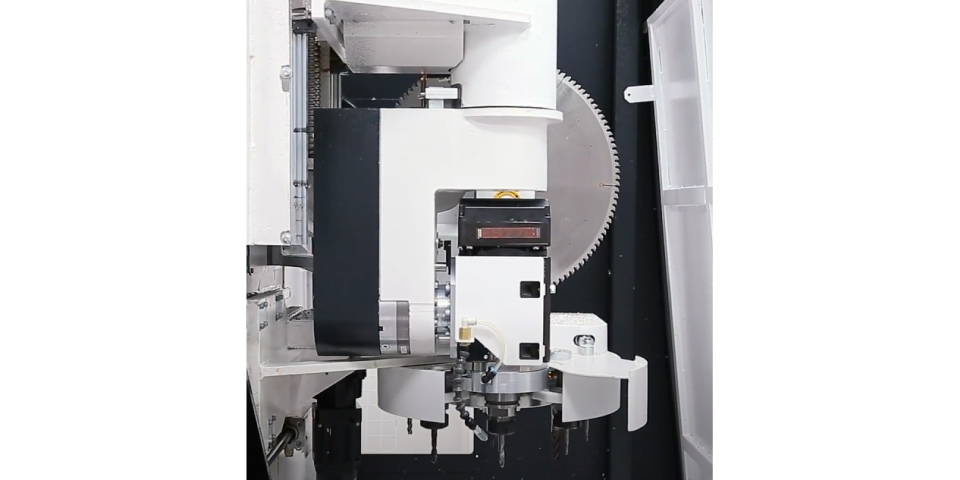

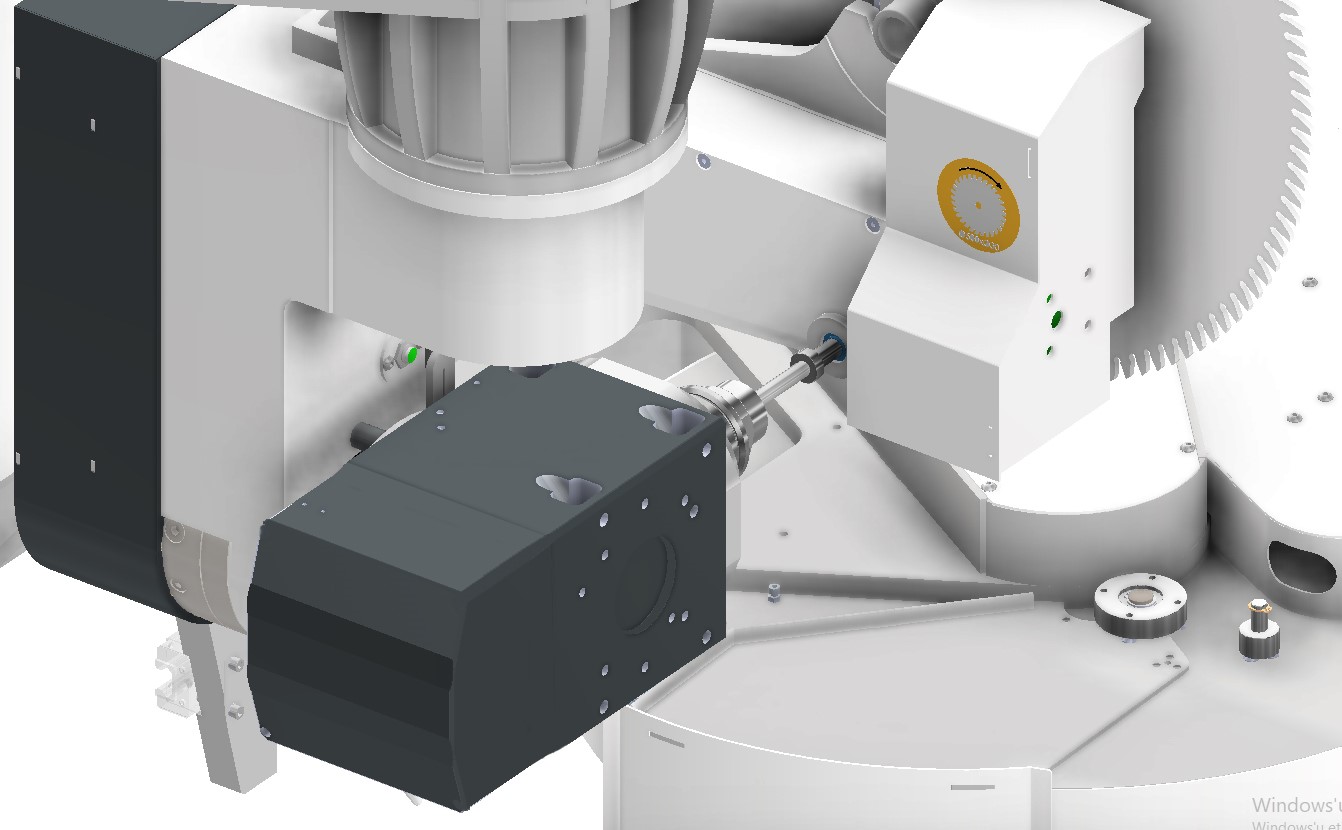

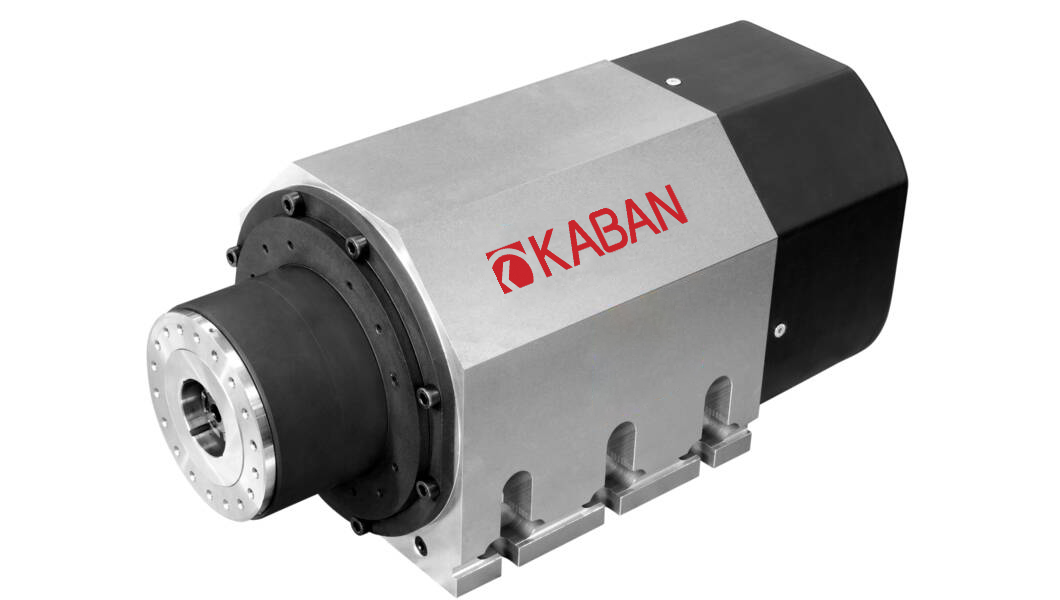

Vreteno
- 10–12 kW / 24.000 o/min
- HSK F63 držač alata
- Enkoder
- Kontrola temperature
- Tečno hlađenje
- Hlađenje alata
Magacin alata
- 16 držača alata
- Promena alata za najviše 8 sekundi
- Mogućnost montaže testere Ø 200 mm

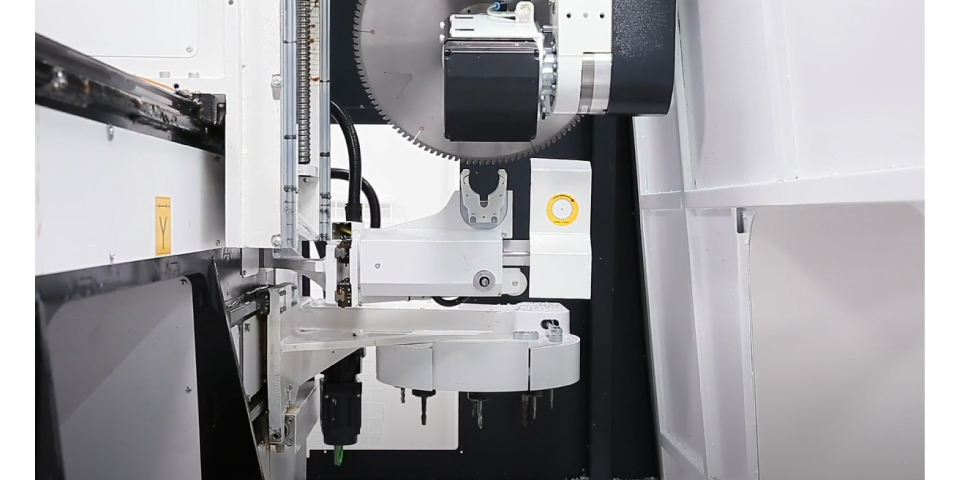

Magacin testere
- Testera Ø 500 mm
- Poseban magacin za testeru
Automatsko merenje dužine alata
- Precizno merenje dužine alata

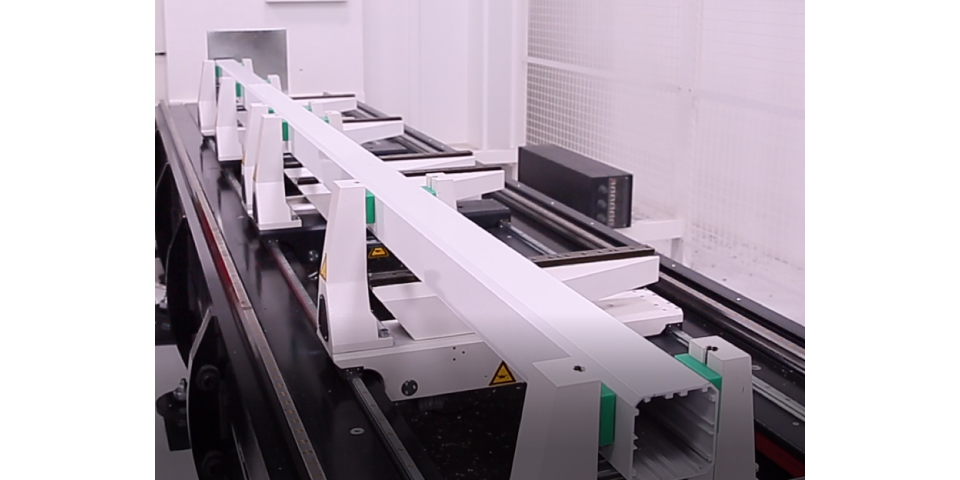

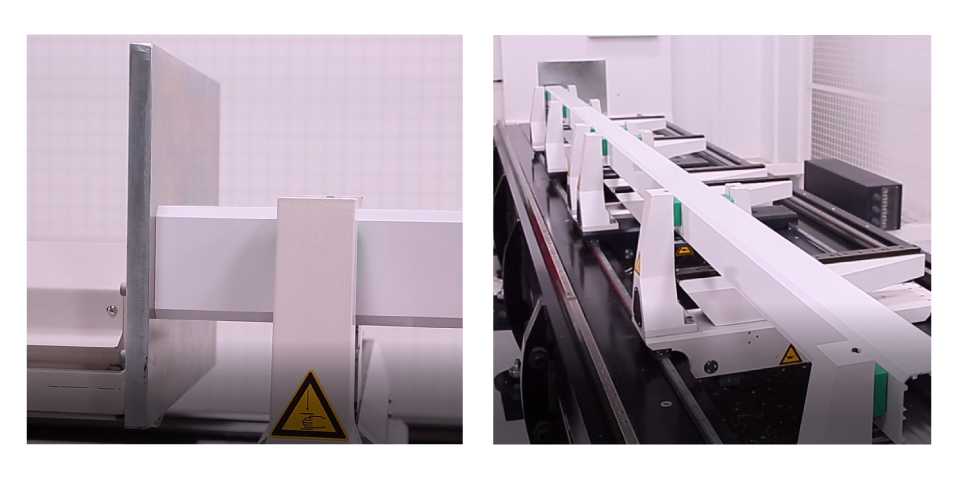

Oslonci profila
- Automatski sistem oslanjanja profila sa obe strane
Stege
- Usko dizajnirane stege zaštićene od spoljašnjih uticaja
- Standardno 16 stega
- Precizno automatsko pozicioniranje sa servo upravljanjem
- Lako klizanje profila po površini stege zahvaljujući valjkastom sistemu
- Tri različite sile stezanja prema profilu zahvaljujući regulatoru pritiska
Konvejer za strugotinu
- Konvejer za odvod strugotine i otpadnih delova
Bezbednost
- Mogućnost nastavka rada od tačke prekida u slučaju nestanka struje, zahvaljujući UPS sistemu
- Funkcija automatskog vraćanja vretena u bezbednu zonu
- Bezbednost u radu zaštitnim ogradama i sigurnosnim barijerama
- Sigurnosne oznake
Tehnička podrška
- Funkcija podsetnika za periodično održavanje
- Sistem za automatsko podmazivanje
- Servisna podrška putem daljinske konekcije
Tehničke specifikacije
| Snaga motora X ose | 3,5 kW |
| Brzina X ose | 140 m/min |
| Dužina obrade X ose | 14500 mm |
| Snaga motora Y ose | 1,5 kW |
| Brzina Y ose | 120 m/min |
| Širina obrade Y ose | 650 mm |
| Snaga motora Z ose | 1 kW |
| Brzina Z ose | 40 m/min |
| Visina obrade Z ose | 350 mm |
| Snaga motora A ose | 0,75 kW |
| Brzina A ose | 146 °/s |
| Ugao A ose | ±110° |
| Snaga motora C ose | 0,75 kW |
| Brzina C ose | 146 °/s |
| Ugao C ose | ±180° |
| Snaga vretena | 10–12 kW |
| Maks. broj obrtaja vretena | 24.000 o/min |
| Broj alata u magacinu | 16 |
| Maks. prečnik testere u magacinu | 200 mm |
| Prečnik testere | 500 mm |
| Brzina ose stega | 15 m/min |
| Broj stega | 16 |
| Pritisak vazduha | 6–8 bar |
| Ukupna potrošnja vazduha | 350 l/min |
| Napon napajanja | 400 V |
| Snaga napajanja | 24 kW |
| Neto težina | 22041 kg |
| Bruto težina | 22136 kg |
| Nivo buke | 96 dB |

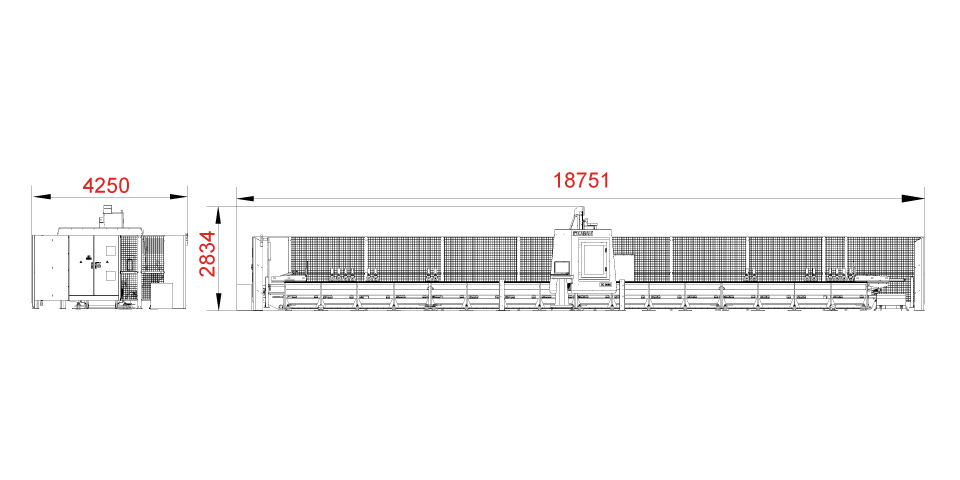

| Dužina | 18751 mm |
| Širina | 4341 mm |
| Visina | 2834 mm |
Opcije i dodaci

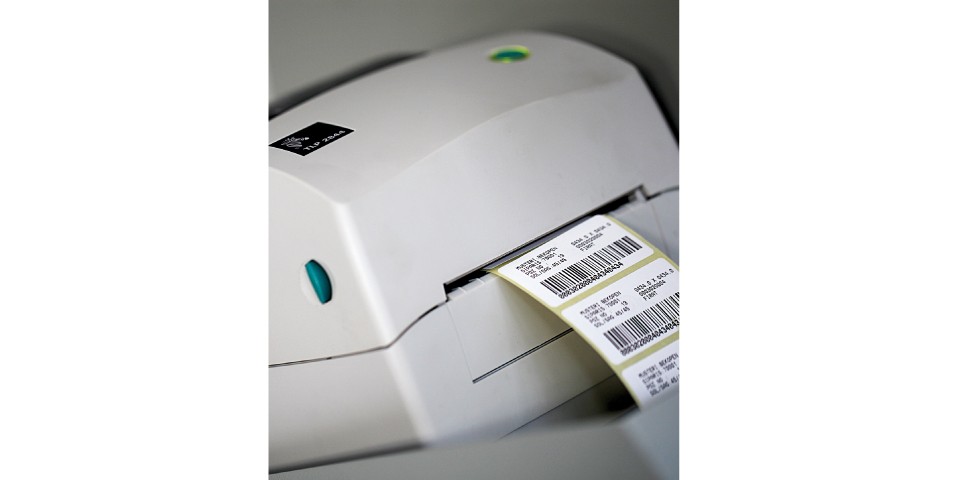

Štampač barkoda
- Štampanje etiketa radi praćenja toka rada
Vreteno do 20 kW
- Dostupne su opcije vretena snage do 20 kW

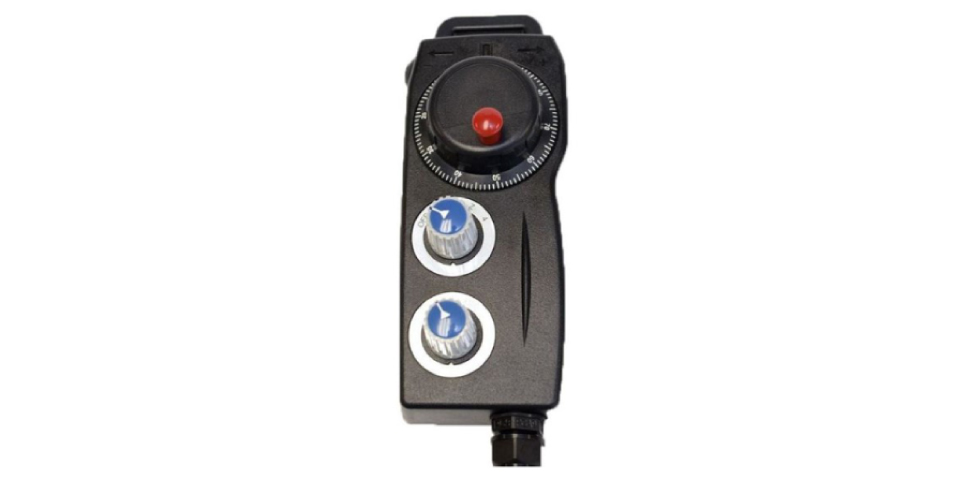

Ručni točak
- Ručno pomeranje osa

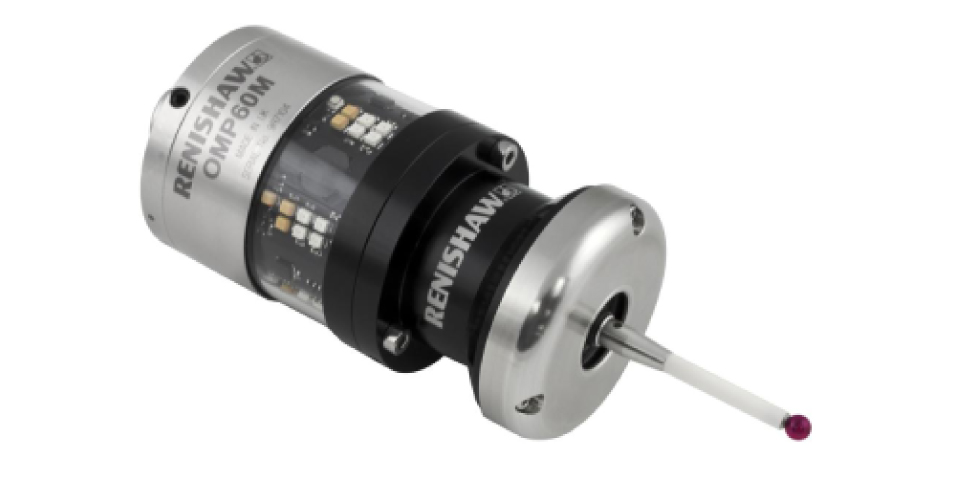

Elektronska sonda
- Bežično i visoko precizno merenje delova, otvora i pomeranja površina

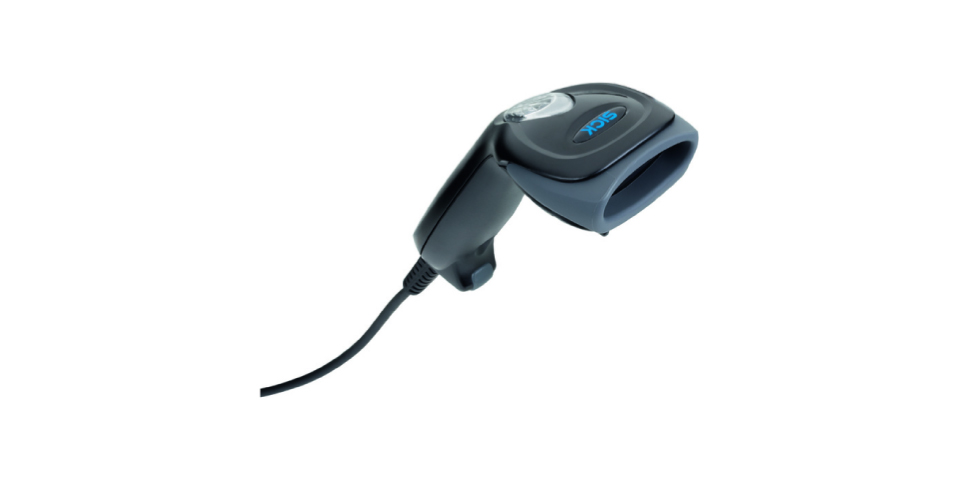

Čitač barkoda
- Čitač barkoda za učitavanje informacija o poslu
