VA 3010 CNC obradni centar za kompozitne panele
- Maksimalna obradiva dimenzija 4300 × 1600 mm
- Robusna mehanička konstrukcija za rad pri velikim brzinama
- Prosečne brzine osa 80 m/min
- Višesekcijski vakuumski sto za držanje i podizanje
- Maksimalna obradiva visina 180 mm
- Motor vretena 7,5 kW, 24.000 o/min
- Sistem za izduvavanje vazduha
- Broj alata u magacinu 6
- Ekran od 19″
- Mitsubishi PLC upravljačka jedinica
- Obrada 2D i 3D geometrija
- Komunikacija putem Ethernet-a
- Rad sa G-kodom
- Automatsko merenje dužine alata
- Automatska promena alata
- Automatski povratak alata u slučaju nestanka struje
Opis
Opšte karakteristike
Dizajn
- Robusna mehanička konstrukcija; proizvod se široko koristi za kompozitne panele, aluminijumske ploče, kompakt laminat, ploče na bazi PVC-a, drvo i slično, uz veliku brzinu i kvalitet
- Vreme obrade svedeno na minimum zahvaljujući prosečnim brzinama osa od 80 m/min
- Široka primena u građevini, industriji nameštaja, reklamnoj industriji, brodogradnji, energetici, automobilskoj i avio industriji
- Operacije spajanja, sečenja, bušenja, izrade kanala i dimenzionisanja
- Opremljen visoko preciznim tehnološkim komponentama
Upravljački panel
- Višestruko podesiv, ergonomski kiosk
- Ekran od 19″
- Jednostavan Kaban interfejs zasnovan na Windows-u, sa lako podesivom parametarskom strukturom
- Obrada 2D i 3D geometrija
- Visokučinska Mitsubishi PLC upravljačka jedinica
- Optička komunikacija i ubrzanje komandi
- Komunikacija putem Ethernet-a
- Rad sa G-kodom
- Prenos podataka putem USB i COM porta
Vreteno
- 7,5 kW, maks. 24.000 o/min
- Vreteno sa HSK F63 držačem alata
- Vazdušno hlađenje
Magacin alata
- 6 držača alata

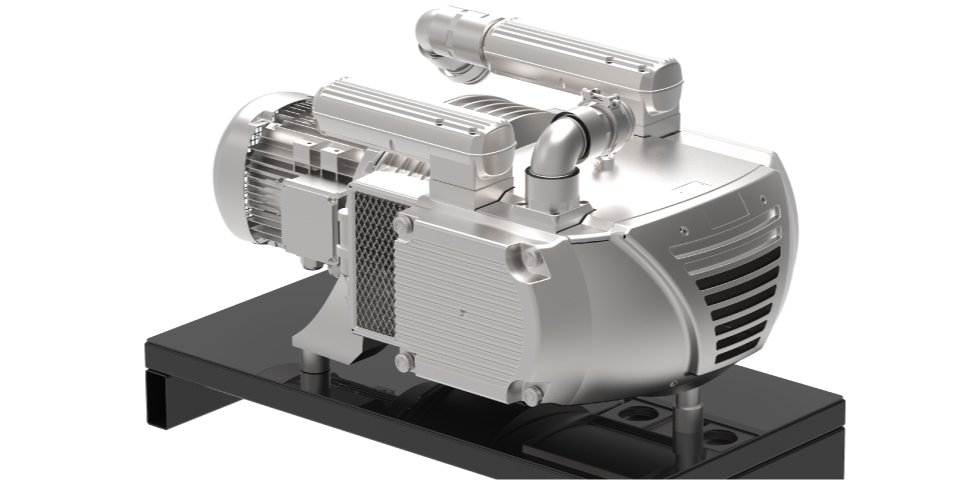

Vakuumski sistem
- Visokokvalitetna obrada radnih komada različitih dimenzija zahvaljujući višesekcijskom vakuumskom stolu
- Automatski izbor vakuumske zone prema dimenziji radnog komada
- Referentni klinovi za lako pozicioniranje radnog komada
- Sistem za izduvavanje koji omogućava lako pomeranje radnog komada po stolu

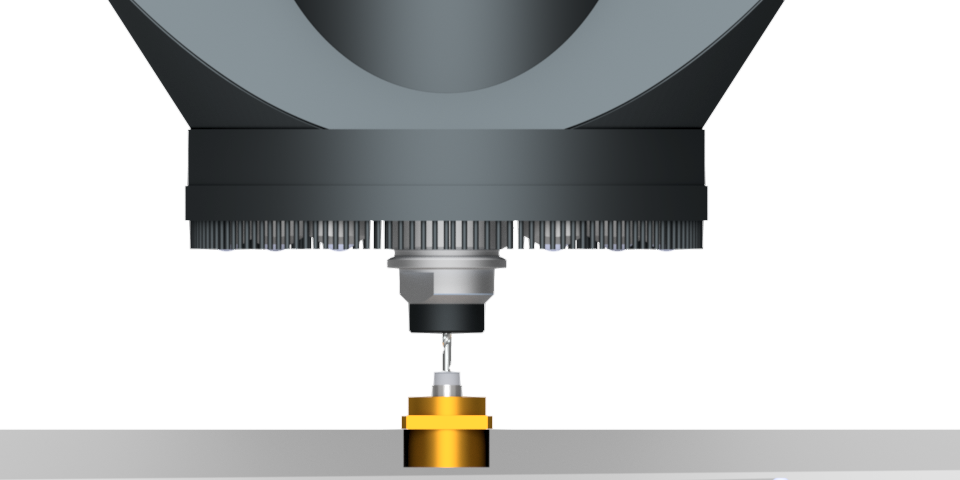

Automatsko merenje dužine alata
- Precizno merenje dužine alata
Bezbednost
- Mogućnost nastavka rada od tačke prekida u slučaju nestanka struje, zahvaljujući UPS sistemu
- Funkcija automatskog vraćanja alata u bezbednu zonu
Tehnička podrška
- Funkcija podsetnika za periodično održavanje
- Servisna podrška putem daljinske konekcije
Tehničke specifikacije
| Snaga motora X ose | 2 × 0,75 kW |
| Brzina X ose | 80 m/min |
| Maks. dužina obrade X ose | 4300 mm |
| Snaga motora Y ose | 0,75 kW |
| Brzina Y ose | 110 m/min |
| Maks. širina obrade Y ose | 1600 mm |
| Snaga motora Z ose | 0,75 kW |
| Brzina Z ose | 45 m/min |
| Maks. visina obrade Z ose | 180 mm |
| Snaga vretena | 7,5 kW |
| Maks. broj obrtaja vretena | 24.000 o/min |
| Držač alata | HSK63 |
| Broj alata u magacinu | 6 |
| Maks. prečnik testere | 120 mm |
| Snaga motora vakuum jedinice | 5,5 kW |
| Snaga usisavanja i izduvavanja | 244 m³/h |
| Pritisak vazduha | 6–8 bar |
| Ukupna potrošnja vazduha | 450 l/min |
| Napon napajanja | 400 V |
| Snaga napajanja | 20 kW |
| Neto težina | 3985 kg |
| Bruto težina | 4000 kg |
| Nivo buke | 96 dB |
| Dužina | 6885 mm |
| Širina | 4634 mm |
| Visina | 3362 mm |
Opcije i dodaci
Dodatni vakuumski usisni sistem
- Opciono se može ugraditi dodatni usisni sistem za sto
Štampač barkoda
- Štampanje etiketa radi praćenja proizvodnje
Čitač barkoda
- Digitalni prenos informacija čitanjem odštampane etikete
